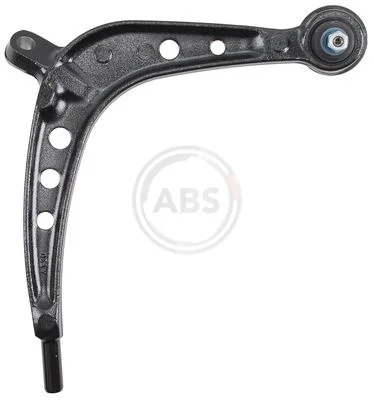

A.B.S. 211278
Řídicí páka, zavěšení kol
Dostupnost
| Délka [mm] | 296 mm |
|---|---|
| Hmotnost [kg] | 5,3 kg |
| Velikost závitu | M12X1,5 RHT |
| Rozměr kužele [mm] | 14,5 mm |
| Materiál | Ocelová litina |
| Typ spojení | příčné rameno |
| sériový | Ano |
| Doplňující výrobek/info 2 | s nosným-/vodicím kloubem |
| Doplňující výrobek/info 2 | s pryžovou montáží |
| párová čísla výrobku | 211277 |
| Status | normální |
| Skupina položky | Řídicí páka, zavěšení kol |
| BMW 3 Touring (E46) 330 xd 135 kW ( M57 D30 (306D1) ) |
|
||
| BMW 3 (E46) 330 xd 135 kW ( M57 D30 (306D1) ) |
|
||
| BMW 3 (E46) 330 xi 170 kW ( M54 B30 (306S3) ) |
|
||
| BMW 3 Touring (E46) 330 xi 170 kW ( M54 B30 (306S3) ) |
|
||
| BMW 3 kupé (E46) 330 xi 170 kW ( M54 B30 (306S3) ) |
|
||
| BMW 3 (E46) 325 xi 141 kW ( M54 B25 (256S5) ) |
|
||
| BMW 3 Touring (E46) 325 xi 141 kW ( M54 B25 (256S5) ) |
|
||
| BMW 3 (E46) 330 xd 150 kW ( M57 D30 (306D2) ) |
|
||
| BMW 3 Touring (E46) 330 xd 150 kW ( M57 D30 (306D2) ) |
|
| BMW | 31 12 1 096 222 |
|---|---|
| BMW | 31 12 6 758 534 |
| DYS | 20-25820 |
|---|---|
| SIDEM | 21359 |
| LEMFÖRDER | 29595 01 |
| TRISCAN | 8500 115041 |
| MOOG | BM-TC-14726 |
| TRW | JTC1363 |
| GSP | S062100 |
| DELPHI | TC5525 |
| DELPHI | TC5525-11B1 |
