Pojistky, relé

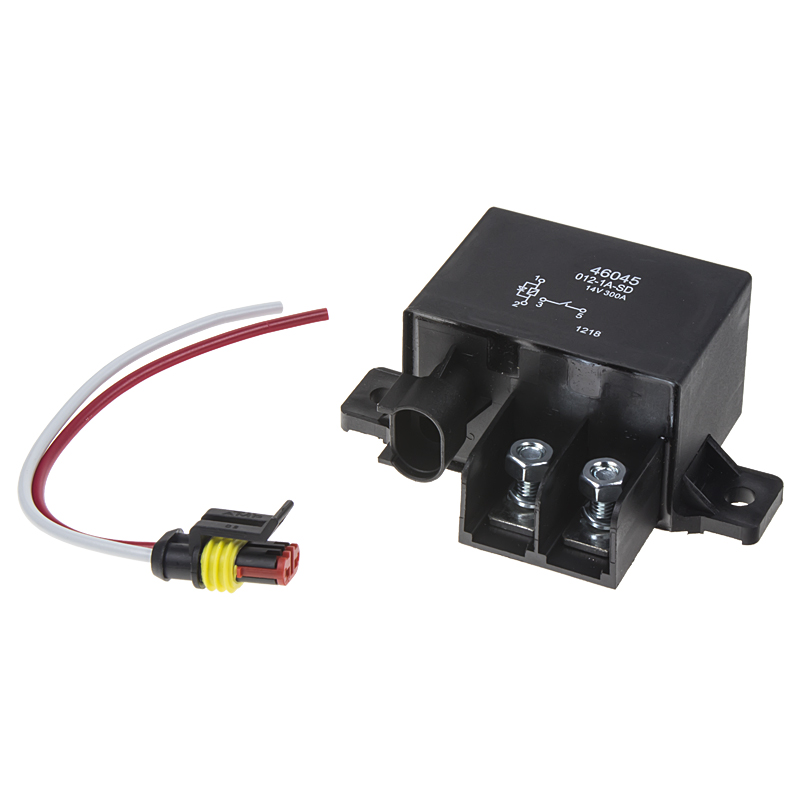

PROFI spínací relé pro velké proudy 12 V, 300 A s úchytem, odběr cívky v sepnutém stavu 260 mA
Připojení konektoru: černý vodič +12V, červený vodič ZEM
Připojovací terminály 2x M6
PROFI spínací relé pro velké proudy 24 V, 150 A s úchytem, odběr cívky v sepnutém stavu 180 mA
Pulzní relé je určeno ovládání zařízení pomocí impulzů. Relé spíná / rozpíná své kontakty, jakmile přijde impuls jakékoliv polarity a trvání nepřesahující 0,5 sekundy.
Relé může být použito pro spínání různých zařízení.
LED kontrolka pro vizuální kontrolu stavu.
Univerzální aplikace v 12V vozidlech.
Technické parametry:
• napájecí napětí: 10 - 16V
• délka pulzu: 25 - 500 ms
• proudový odběr: max. 60 mA
• max. spínací proud: 25 A
• pracovní teplota: -40oC ... +85oC
• hmotnost: 0,02 kg
• rozměry: 40 x 28 x 25 mm
Pulzní relé je určeno ovládání zařízení pomocí impulzů. Relé spíná / rozpíná své kontakty, jakmile přijde impuls jakékoliv polarity a trvání nepřesahující 0,5 sekundy.
Relé může být použito pro spínání různých zařízení.
LED kontrolka pro vizuální kontrolu stavu.
Univerzální aplikace v 24V vozidlech.
Technické parametry:
• napájecí napětí: 20 - 30V
• délka pulzu: 25 - 500 ms
• proudový odběr: max. 35 mA
• max. spínací proud: 20 A
• pracovní teplota: -40oC ... +85oC
• hmotnost: 0,02 kg
• rozměry: 40 x 28 x 25 mm
Napěťově ovládané spínací relé je určeno pro automatické zapínání / vypínání různých zařízení (autochladničky, vyhřívané sedačky, zapalovače cigaret, rádio, antiradary a další). K sepnutí relé dojde např. po spuštění motoru a udržování úrovně napětí ON po dobu 5 sekund. K vypnutí relé dojde po zastavení motoru a udržování úrovně napětí OFF po dobu 3 sekund.
Úroveň napětí ON /OFF lze manuálně nastavit trimrem na relé. Kontrola sepnutí je možná pomocí vestavěné LED diody.
Univerzální použití pro všechny 12V vozidla.
Součástí balení je ochranná dioda, která se používá při spínání indukčních zátěží.
Technické paramery:
• nominální napětí: 12V
• napětí ON/OFF: 10-16V/ 10 - 16V
• prodleva ON/OFF: 5/3 s
• proudový odběr: 4mA
• max. spínaný proud: 25A
• hmotnost: 0,02 kg
• rozměry: 40 x 28 x 25 mm
Napěťově ovládané spínací relé je určeno pro automatické zapínání / vypínání různých zařízení (autochladničky, vyhřívané sedačky, zapalovače cigaret, rádio, antiradary a další). K sepnutí relé dojde např. po spuštění motoru a udržování úrovně napětí ON po dobu 5 sekund. K vypnutí relé dojde po zastavení motoru a udržování úrovně napětí OFF po dobu 3 sekund.
Úroveň napětí ON /OFF lze manuálně nastavit trimrem na relé. Kontrola sepnutí je možná pomocí vestavěné LED diody.
Univerzální použití pro všechny 24V vozidla.
Součástí balení je ochranná dioda, která se používá při spínání indukčních zátěží.
Technické paramery:
• nominální napětí: 24V
• napětí ON/OFF: 20-32V/ 20-32V
• prodleva ON/OFF: 5/3 s
• proudový odběr: 4mA
• max. spínaný proud: 25A
• hmotnost: 0,02 kg
• rozměry: 40 x 28 x 25 mm
Automatické relé pro dobíjení druhé baterie je určeno pro automatické zapnutí / vypnutí záložní baterie a oddělení hlavní a záložní baterie. Umožňuje autonomní provoz baterií. To umožňuje používat jednu z baterií, když motor neběží pro přídavné napájení zařízení (hudba, karavan atd.). Tím se zabrání vybíjení hlavní baterie. Relé může být použito na automobilech a 12V lodích a člunech.
Součástí relé je ovládací panel s displejem se zobrazením napětí obou baterií a možností libovolného nastavení spínacího napětí a režimu provozu, případně manuálního sepnutí.
Technické parametry:
• pracovní napětí: 12V
• max. spínaný proud: 400 A
• nom. spínaný proud: 250 A
• proudový odběr: 4 mA
• ON napětí: 7,0 - 17,0 V
• OFF napětí: 7,0 - 17,0 V
• rozlišení nastavení: 0,1 V
• ON/OFF prodleva: 6s
• hmotnost: 0,325 kg
• rozměry relé: 105 x 73 x 64 mm
• rozměry ovládacího panelu: 70 x 51 x 21 mm
• délka kabelu panelu: 3 m
• připojovací terminály baterie: M8
• voděodolnost: IP64
Sdružené pojistkové pouzdro pro 4 MIDI ploché pojistky.
• rozměry: šířka 86 mm, výška 53 mm, hloubka 42 mm
• rozteč montážních otvorů 77 mm
Montážní sada pro připojení druhé baterie do vozidla.
Vlastnosti
• plně automatický provoz
• sepnutí relé při při dosažení napětí 13,3 V
• odpojení relé při poklesu napětí pod 12,8 V
• jednoduché třívodičové připojení na baterie
• ochrana proti přepětí
• indikační LED dioda
• výstup na připojení LED kontrolky
• stálý proud 120 A
• maximální proud až 140 A
• žádný úbytek napětí, díky kvalitním komponentům
• sleduje napětí obou baterií
• spotřeba v rozepnutém stavu: 10 mA
• spotřeba při sepnutém stavu: 330 mA
• připojení baterií pomocí kontaktů M6
Obsah:
• speciální relé PC4-33
• 6 m červený napájecí kabel 10 mm
• 60 cm čený zemnící kabel
• 2 + 1 ks kontakt na připojení baterie
• 3ks očko na připojení kabelu
• drobný instalační materiál
Připojení:
• černý vodič – kostra
• kontakt M6 – startovací baterie + 12V
• kontakt M6 – sekundární baterie +12V
• žlutý vodič - manuální sepnutí relé -12V
• černá smyčka - možnost připojení kontrolky sepnutí relé (-)
• červená smyčka - manuální sepnutí relé +12V
Sdružené pojistkové pouzdro pro 10 MIDI plochých pojistek.
LED indikátor spálené pojistky - Snadno identifikujte a okamžitě vyměňte spálené pojistky, aniž byste museli hledat! LED indikátor se rozsvítí, když je detekována spálená pojistka.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: šířka 85 mm, výška 100 mm, hloubka 36,5 mm
• maximální celkový proud: 100A
• maximální proud 1 okruhu: 30A
• včetně LED kontrolky prasklé pojistky
• 1 vstupní terminál M5 pro připojení napětí
• včetně samolepek pro označení spotřebičů
Sdružené pojistkové pouzdro pro 6 MIDI plochých pojistek se sběrnicí pro ukostření.
Tento všestranný pojistkový blok poskytuje pojistkové rozvody kladných pólů i rozvody záporných vodičů. To je zvláště praktické na lodi nebo karavanu, které nemusí mít systém typu ukostřené karoserie.
LED indikátor spálené pojistky - Snadno identifikujte a okamžitě vyměňte spálené pojistky, aniž byste museli hledat! LED indikátor se rozsvítí, když je detekována spálená pojistka.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: šířka 85 mm, výška 88 mm, hloubka 36,5 mm
• maximální celkový proud: 100A
• maximální proud 1 okruhu: 30A
• včetně LED kontrolky prasklé pojistky
• 2 vstupní terminály M5 pro připojení napětí (+ a -)
• včetně samolepek pro označení spotřebičů
Sdružené pojistkové pouzdro pro 12 MIDI plochých pojistek se sběrnicí pro ukostření.
Tento všestranný pojistkový blok poskytuje pojistkové rozvody kladných pólů i rozvody záporných vodičů. To je zvláště praktické na lodi nebo karavanu, které nemusí mít systém typu ukostřené karoserie.
LED indikátor spálené pojistky - Snadno identifikujte a okamžitě vyměňte spálené pojistky, aniž byste museli hledat! LED indikátor se rozsvítí, když je detekována spálená pojistka.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: šířka 86 mm, výška 138 mm, hloubka 36,5 mm
• maximální celkový proud: 100A
• maximální proud 1 okruhu: 30A
• včetně LED kontrolky prasklé pojistky
• 2 vstupní terminály M5 pro připojení napětí (+ a -)
• včetně samolepek pro označení spotřebičů
Sdružené pojistkové pouzdro pro 6 MIDI plochých pojistek.
LED indikátor spálené pojistky - Snadno identifikujte a okamžitě vyměňte spálené pojistky, aniž byste museli hledat! LED indikátor se rozsvítí, když je detekována spálená pojistka.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: šířka 85 mm, výška 70 mm, hloubka 35 mm
• maximální celkový proud: 100A
• maximální proud 1 okruhu: 30A
• včetně LED kontrolky prasklé pojistky
• 1 vstupní terminál M5 pro připojení napětí
• včetně samolepek pro označení spotřebičů
Sdružené pojistkové pouzdro pro 6 MIDI plochých pojistek se sběrnicí pro ukostření.
Tento všestranný pojistkový blok poskytuje pojistkové rozvody kladných pólů i rozvody záporných vodičů. To je zvláště praktické na lodi nebo karavanu, které nemusí mít systém typu ukostřené karoserie.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: šířka 50 mm, výška 120 mm, hloubka 52 mm
• maximální celkový proud: 75A
• maximální proud 1 okruhu: 20A
• 2 vstupní terminály M5 pro připojení napětí (+ a -)
• výstupní terminály M4
• včetně samolepek pro označení spotřebičů
Sdružené voděodolné pojistkové pouzdro pro 6 MIDI plochých pojistek.
LED indikátor spálené pojistky - Snadno identifikujte a okamžitě vyměňte spálené pojistky, aniž byste museli hledat! LED indikátor se rozsvítí, když je detekována spálená pojistka.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: 90 x 85 mm
• do otvoru: 55 x 60 mm
• maximální celkový proud: 100A
• maximální proud 1 okruhu: 20A
• včetně LED kontrolky prasklé pojistky
• 1 vstupní terminál M5 pro připojení napětí
• voděodolné
• včetně samolepek pro označení spotřebičů
Vstupy nutno propojit přidanou kabeláží. Jedná se tak o jeden vstup a 6 výstupů.
Sdružené voděodolné pojistkové pouzdro pro 6 MIDI plochých pojistek.
LED indikátor spálené pojistky - Snadno identifikujte a okamžitě vyměňte spálené pojistky, aniž byste museli hledat! LED indikátor se rozsvítí, když je detekována spálená pojistka.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: 90 x 85 mm
• do otvoru: 55 x 60 mm
• maximální celkový proud: 100A
• maximální proud 1 okruhu: 20A
• včetně LED kontrolky prasklé pojistky
• 6 vstupní terminál 6,3mm pro připojení napětí (terminály jsou propojeny, ale ne výkonově)
• pro přenášený proud je třeba na jednotlivé vstupní terminály připojit dostatečně silný přívod
• 6 výstupní terminál 6,3mm
• voděodolné
• včetně samolepek pro označení spotřebičů
Sdružené voděodolné pojistkové pouzdro pro 12 MIDI plochých pojistek.
LED indikátor spálené pojistky - Snadno identifikujte a okamžitě vyměňte spálené pojistky, aniž byste museli hledat! LED indikátor se rozsvítí, když je detekována spálená pojistka.
Pojistky nejsou součástí balení.
Technické parametry:
• napájecí napětí: 6 - 32V
• rozměry: 128 x 85 mm
• do otvoru: 55 x 97,5 mm
• maximální celkový proud: 100A
• maximální proud 1 okruhu: 20A
• včetně LED kontrolky prasklé pojistky
• 1 vstupní terminál M5 pro připojení napětí
• voděodolné
• včetně samolepek pro označení spotřebičů
MICRO pojistka s vyvedeným vodičem. Slouží k jednoduchému a rychlému vyvedení napětí přímo z pojistkové skříně.
• balení 1 ks, cena za 1 ks
• pracovní pojistka, 5 A
Tento univerzální box poskytuje bezkonkurenční ochranu pojistek a relé v autě.
Optimální řešení pro bezpečnou instalaci relé a pojistek ve vašem voze.
Jednoduchá instalace s kapacitou pro uložení až 6 relé a 6 pojistek.
Box je již plně zapojen včetně vodičů, relé a pojistek.
Technické parametry:
• Černá barva
• Materiál: ABS + PVC + Měď
• Napětí: DC 12 V 40 A
• Certifikát: ISO 9001:2008,EBO
• Balení obsahuje:
• 1 x univerzální box
• Rozměry: 172 x 70 x 95 mm
Tento univerzální box poskytuje bezkonkurenční ochranu pojistek a relé v autě.
Včetně dálkového ovládání, které umožňuje ovládat vestavěná relé.
Optimální řešení pro bezpečnou instalaci relé a pojistek ve vašem voze.
Jednoduchá instalace s kapacitou pro uložení až 6 relé a 6 pojistek.
Box je již plně zapojen včetně vodičů, relé a pojistek.
Technické parametry:
• Černá barva
• 1x 6-kanálový robustní voděodolný bezdrátový ovladač (9V baterie není součástí balení)
• Materiál: ABS + PVC + Měď
• Napětí: DC 12 V 40 A
• Certifikát: ISO 9001:2008,EBO
• Balení obsahuje: 1 x univerzální box, 1x dálkový ovladač
• Rozměry boxu: 172 x 70 x 95 mm, rozměry ovladače: 180 x 48 x 30 mm
