Multimediální adaptéry

Slouží k připojení audio vstupů a audiovýstupů k navigaci Škoda, VW ( MFD II ) s MOST konektorem.



Obsahuje:

• 1x stereo výstup pro zesilovač

• 1x stereo AUX vstup

• 1x nf mono výstup z navigace

• 1x nf mono vstup pro telefon

Stereo audio vstup s konektorem 3,5mm Jack (samice) pro navigace a autorádia s podporou AUX a MOST konektorem, délka 100cm, vhodné do vozů:



Podrobná kompatibilita :

• Audi s MOST konektorem

• Peugeot a Citroen s autorádiem RD4/RT4



Zapojeny piny 1-audio L, 2-zem, 7-audio R

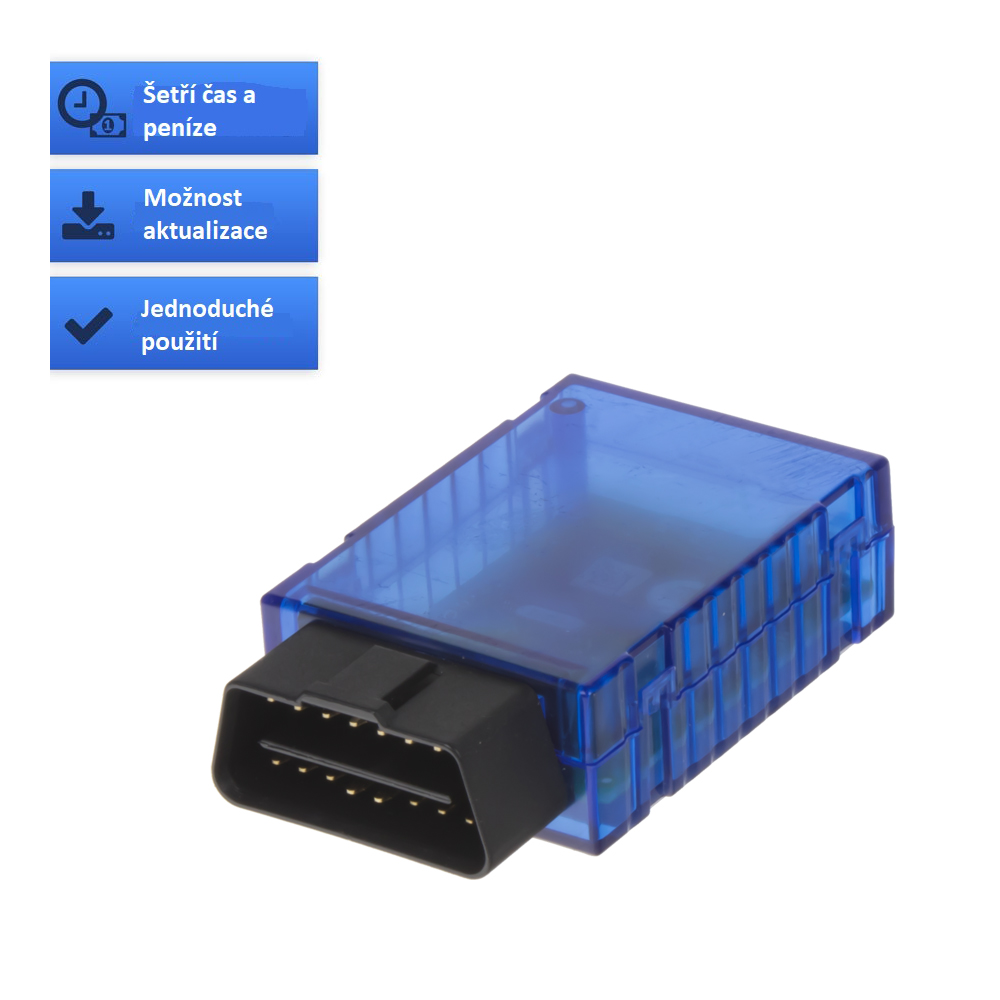

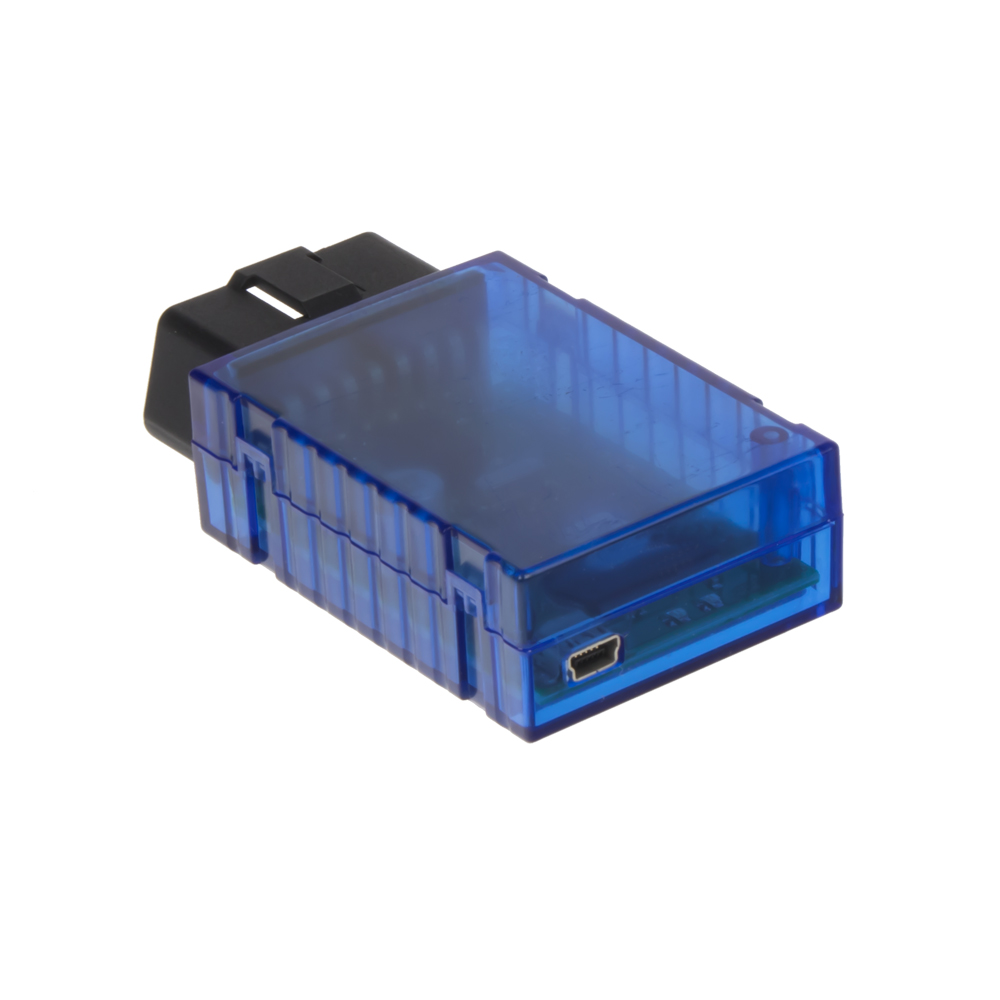

Používá se pro získání rychlostního impulsu a 1 některé další provozní informace vozidla ve formě běžného elektrického impulsu z datové sběrnice CAN-Bus. Standartně poskytuje výstup zapalování, pomocí jednoduchého nastavení je možno tento výstup přepnout na jiný signál ( zatažení ruční brzdy, zapnutí osvětlení, zařazení zpětného chodu, parkovací senzory a výstup mute). Většina nových vozidel je již touto sběrnicí vybavena a výše uvedené údaje jsou v ní zakódovány. Pro funkci běžných autorádií nebo navigací jsou však nezbytné vodiče s klasickými elektrickými impulsy, jejichž vyhledávání (pokud nejsou běžně přístupné např. v ISO konektoru) může být velice zdlouhavé, nebezpečné a u některých vozidel dokonce nemožné. Tento adaptér si po připojení sám zvolí vhodný CAN-Bus protokol, podle vozu, ve kterém je instalován.



Technické parametry:

• napájecí napětí: 12 V

• min. spotřeba: 0,5 mA - 2,5 mA (v klidu)

• max. spotřeba: 120 mA - 150 mA

• komunikace: CAN-Bus

• max. zatížení výstupu pro zapalování: 1,5 A



Podrobná kompatibilita:

Cadillac Escalade (2008-2015)

CBUSSK PDC umožňuje spolehlivé, levné a snadné řešení pro všechny případy, ve kterých potřebujete obnovit akustické signály z linky CAN Bus. Tento adaptér si po připojení sám zvolí vhodný CAN-Bus protokol, podle vozu, ve kterém je instalován. Adaptér je vybaven bzučákem, který reprodukuje všechny akustické signály z automobilu, jako parkovací senzory, signál nezapnutých pásů, spotřebu paliva, zasunutý klíč v zapalování s otevřenými dveřmi.

Modul umožňuje jednoduchou instalaci jednocestných i dvoucestných autoalarmů v motorových vozidlech s CAN-Bus sběrnicí. Umožňuje získat různé signály ve formě analogových signálů z CAN-Bus sběrnice. Těmito signály jsou: dveřní spínače, kufr a kapota, stav zapalování, příkazy zamknout / odemknout OEM ovládání, detekce poplachu OEM alarmu a další.



V některých vozidlech lze dále ovládat elektrické systémy přes CAN-Bus sběrnici (zamykání / odemykání centrálního zamykání, otevření kufru, ovládání směrových světel a dovírání oken).



Tento modul se dá využít pro více než 370 modelů aut (viz přiložený dokument "seznam vozidel"). Na programování je nutné použít kabel s mini USB konektorem (není součástí balení). Programátor lze po přihlášení stáhnout přímo na kartě DS450.



Technické parametry:

• 2x pozitivní vysokoproudové výstupy (programovatelné)

• 2x pozitivní vstupy (programovatelné)

• 8x pozitivní / negativní výstupy (programovatelné)

• detekce CAN-Bus stavových signálů

• ovládání elektrických systémů přes CAN-Bus (vztahuje se jen na některé modely automobilů)

• aktualizace firmware a nastavení přes USB a bezplatný software pro PC -> DSX programátor

• kompaktní provedení

• tepelná odolnost: od -40°C do +85°C

• napájecí napětí: 9 V - 28 V

• odběr v aktivním stavu: < 10 mA

DS453 je zařízení, které inteligentně řídí napájení předních a zadních parkovacích senzorů (+ 12V až do 10A) na základě signálů čtených z digitální CAN-Bus sběrnice vozidla. Parkovací senzory jsou spuštěny, pokud je zapnuté zapalování a jsou splněny podmínky dle konfigurace modulu. Zadní parkovací senzor je zapnutý, pokud je zařazen zpětný chod.



Přední parkovací senzor se zapíná a vypíná v závislosti na rychlosti vozidla, podle několika naprogramovaných parametrů:

- rychlost vozidla při aktivaci (Von)

- rychlost vozidla při deaktivaci (Voff)

- doba aktivace (V>Voff)

- čas vypnutí (je-li V=0km/h)

a režim po zapnutí zapalování



Parametry DS453, stejně jako značka a model vozidla, ve kterém je instalováno zařízení, jsou programovány pomocí příslušného softwaru DSX v počítači PC s mini USB.



Technické parametry:

• pracovní napětí: 9 V - 28 V

• proudový odběr: 1,4 mA - 10 mA

• pracovní teplota: od -40°C do +85°C

DS-454 ovládá přídavná statická odbočovací světla (CORNER) v závislosti informací z CAN-Bus sběrnice vozidla.

Corner světla jsou povoleny, pokud je ukazatel směru zapnutý alespoň 1 sekundu (pokud je zapnuté zapalování). Ve většině vozidel lze aktivovat Corner světla, když je rychlost nižší než 40 km / h, pro tuto funkci musí být v nastavení zvolena možnost "cornering lights active at speed < 40 km / h" . Pokud zvolené vozidlo nemá v CAN-Bus sběrnici informaci o přesné rychlosti vozidla, lze zvolit funkci "cornering lights active at every speed". Je-li tato funkce zvolena, světla se aktivují při jakékoliv rychlosti. Pokud je zvolena možnost "outputs for bulb circuits", světla se rozsvěcí a zhasínají pomalu.

Pokud je zvolena možnost "outputs for relay control", výstupní signály zapnout a vypnout mohou ovládat externí relé.



Technické parametry:

• pracovní napětí: 9 V - 28 V

• proudový odběr: 1,4 mA - 10 mA

• pracovní teplota: od -40°C do +85°C

Modul pro připojení externího video signálu k OEM navigačnímu systému ve vozech Infinity a Nissan GTR. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Modul je opatřen konektory pro napojení k monitoru vozidla.

Určeno pro vozy s GVIF technologií (displej a rádio jsou 2 odělené jednotky).



Technické parametry

- RGB vstup pro připojení navigace

- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)

- Vstup pro zadní kameru, s automatickým přepínáním

- kompatibilní s tovární zpětnou kamerou

- Přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka

- audio přepínač pro přepínání 2 audio vstupů do 1 výstupu

- AV vstupy PAL / NTSC kompatibilní

Modul pro připojení externího video signálu k OEM systému ve vozech Dodge a Jeep s monitorem 4:3 8" (modely 2014-) - systém Uconnect 8.4 (vše v jednom). Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Připojuje se přímo uvnitř jednotky systému pomocí přídavné desky plošných spojů. Zdroj video signálu připojený přes modul funguje i za jízdy.



Technické parametry

- RGB vstup pro připojení navigace

- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)

- vstup pro zadní kameru, s automatickým přepínáním

- Přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka

- AV vstupy PAL / NTSC kompatibilní



Adaptér namontáván do Jeep Grand Cherokee 2014 - plně funkční

Modul pro připojení externího video signálu k OEM systému MIB/MIB2 ve vozech koncernu VAG s monitorem 5.8", 6.5", 7", 8" nebo 8.3". Nelze použít se systémem 9,2" 2018! Určeno také pro vozy Porsche se systémem PCM 4.0. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se na konektory u monitoru v palubní desce (4pin LVDS konektor). Zdroj video signálu připojený přes modul funguje i za jízdy.



Technické parametry

- 2x VIDEO vstup

- 1x vstup pro parkovací kameru

- automatické přepnutí na kameru při zařazení zpátečky

- funguje i za jízdy (pouze zdroje připojené do vstupů)

- možnost zobrazení trajektorií při couvání (funkce nemusí být dostupná u všech vozidel)

- video vstupy podporují pouze normu NTSC



Podrobná kompatibilita

Audi A3 (8V), A4 (8W), A5 (8T), A6 (4G) od roku výroby 09/2014-, A7 (4G) od roku výroby 05/2014-, Q2 (GA), Q5, Q7 (4M) se systémem MMI Navigation Plus s MMI Touch 7", 8" or 8.3" - MIB/MIB II Main-Unit

Audi A3 (8V), A4 (8W), A5 (8T), Q2 (GA), Q5, Q7 (4M) se systémem MMI Navigation 7" - MIB Std Nav/MIB Std Plus / MMI Radio Plus 5.8" nebo 7" - MIB Entry Plus/MIB Std

Audi R8 (4S) od roku výroby 05/2015-, TT (8S) od roku výroby 07/2014- se systémem MMI Navigation Plus - MIB II Main-Unit s monitorem v nástrojích Tacho

Porsche 911 (991.2 face-lift), Cayenne, Macan a další modely se systémem PCM 4.0

Seat Leon 3 (5F), Arona, Ateca (KH7), Ibiza (6P), Toledo 4(KG) s Media System Plus - MIB/MIB2 High/Standard s 6,5", 8" monitorem

Škoda Fabia 3 (NJ), Octavia3 (A7), Karoq, Kodiaq, Superb 3, Rapid a další modely s 6,5", 8" nebo 5.8" monitorem se systémem MIB High/Columbus a Standard/Bolero/Amundsen (nelze pro 9,2" 2018!)

VW Golf 7, Passat 2015, Polo 5 (6C), Polo 6 (AW1), Arteon (3H), T-Roc (A11), Tiguan 2 (AD1), Touran (5T), Crafter (SZ/SY) a další modely se systémem MIB/MIB2/MQB High/Discovery Pro a Standard/Composition Media - 5.8", 6.5", 7" nebo 8" monitorem (nelze pro 9,2" 2018!)

Lamborghini Huracan (2016-) s MIB a monitorem v tachometru

Bentley Bentayga s MIB 8" monitorem

Modul pro připojení externího video signálu k OEM navigačnímu systému LG R-Link a MediaNav ve vozech Renault, Dacia a Opel (Navi 50, Navi 80 IntelliLink). Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery a jedním RGB vstupem. Modul je opatřen rozšiřující deskou, která se montuje přímo do monitoru. Přepínání vstupů modulu se provádí originálními tlačítky ve voze.

Technické parametry

- RGB vstup pro připojení navigace

- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)

- vstup pro zadní kameru, s automatickým přepínáním a zobrazením trajektorií

- přepínání zdrojů videa originálními tlačítky nebo pomocí externího tlačítka

- detekce všech potřebných informací z CAN sběrnice

- AV vstupy PAL / NTSC kompatibilní

- určeno pro všechny vozy Renault/Dacia se systémem TOMTOM, LG R-Link nebo MediaNav (MODEL NO: LAN52xxWRx)

Modul pro připojení externího video signálu k OEM systému MIB Entry Plus - Composition Color (pouze od výrobce Continental) vozech koncernu VAG s (malý displej 5" s CD mechanikou pod displejem), modely 2013-. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se pomocí přídavné desky, která se montuje do displeje. Zdroj video signálu připojený přes modul funguje i za jízdy.



Technické parametry

- 2x AV vstup

- 1x RGB vstup

- 1x vstup pro parkovací kameru

- 1x AV výstup

- 1x video výstup

Modul pro připojení externího video signálu k OEM systému ve vozech Jeep (od modelového roku 2018) se systémem Uconnect 8.4 s kapacitním displejem (vše v jednom). Modul disponuje čtyřmi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se přímo uvnitř jednotky systému pomocí přídavné desky plošných spojů. Zdroj video signálu připojený přes modul funguje i za jízdy.



Technické parametry

- 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)

- vstup pro zadní kameru, s automatickým přepínáním

- vstup pro přední kameru, s automatickým přepínáním (10s po vyřazení zpátečky)

- Přepínání zdrojů videa pomocí externího tlačítka

- AV vstupy PAL / NTSC kompatibilní

Modul pro připojení externího video signálu k OEM systému ve vozech Fiat a Jeep se systémem Uconnect 7 a Nav LIVE HD (7" LCD displej). Modul disponuje čtyřmi vstupy pro kompozitní video signál včetně přední a zpětné kamery. Připojuje se přímo uvnitř jednotky systému pomocí přídavné desky plošných spojů. Zdroj video signálu připojený přes modul funguje i za jízdy.

Rozhraní připojuje pouze video signály do infotainmentu. Pro připojení zvukových signálů lze použít buď existující tovární audio vstup AUX, nebo FM modulátor.



Technické parametry :

• 2 video vstupy pro aftermarket zařízení (např. DVD přehrávač, DVB-T tuner, ...)

• vstup pro zadní kameru, s automatickým přepínáním

• vstup pro přední kameru, s automatickým přepínáním (10s po vyřazení zpátečky)

• Přepínání zdrojů videa pomocí externího tlačítka

• video funguje i za jízdy (jen připojená zařízení)

• AV vstupy PAL / NTSC kompatibilní



Podrobná kompatibilita:

Fiat 500 od 07/2016 (od modelového roku 2017), Uconnect LIVE HD + Nav LIVE HD s 7" displejem (VP2-312-7in + VP2-334-7in)

Fiat 500L od 06/2017 (od modelového roku 2018), Uconnect LIVE HD + Nav LIVE HD s 7" displejem (VP2-312-7in + VP2-334-7in)

Fiat 500X od 11/2017 (od modelového roku 2018), Uconnect LIVE HD + Nav LIVE HD s 7" displejem (VP2-312-7in + VP2-334-7in)

Jeep Compass (od modelového roku 2018), Uconnect Multimediasystem s 7" displejem (VP2RFP)

Jeep Renegade (od modelového roku 2019), Uconnect Multimediasystem s 7" displejem (VP2RFP)

Wrangler JL (od modelového roku 2019), Uconnect Multimediasystem s 7" displejem (VP2RFP)

Adaptér pro připojení Apple zařízení s konektorem Lightning pro vozy Mercedes vybavené konektorem MMI (Mercedes Media Interface).

Veškerá obsluha a zobrazení názvů přehrávaných hudebních souborů probíhá přes originální rozhraní systému.



Vlastnosti

- perfektní integrace do originálního audiosystému

- originální design, kabel dlouhý 37 cm, průměr 4 mm

- elektromagneticky odstíněno

- rychlá montáž



Určeno pro modely Mercedes s OEM autorádiem a konektorem MMI (Mercedes Media Interface)

V současné době stále více a více výrobců automobilů přestává do vozidel montovat 3,5 mm vstup AUX-IN, což způsobí nemožnost připojení zvuku z externích AV zařízení, jako je televizní tuner, adaptér zrcadlení obrazovky, multimediální přehrávač HD atd., k originálnímu audiosystému vozidla.

Tento adaptér umožňuje připojení externího zvukového signálu AUX do továrního OEM konektoru USB bez ztráty kvality.



• připojení bez ztráty kvality zvukového signálu

• velmi jednoduché použití plug and play

• vstup 3,5mm Jack, výstup USB

• přehrávání v režimu USB



Upozornění: 100% kompatibilita není garantována. Vždy musí být vyzkoušeno v konkrétním vozidle.



Podrobná kompatibilita:

• Audi / Bentley - vozidla se systémem MIB2

• BMW - vozidla se systémem NBT2, EVO ID5/ID6

• Citroen/Peugeot - vozidla se systémem NAC

• Jaguar - vozidla se systémem Incontrol Touch, Incontrol Touch Pro, Incontrol Touch Pro Duo

• Land Rover - vozidla se systémem Incontrol Touch, Incontrol Touch Pro, Incontrol Touch Pro Duo

• Mercedes Benz - vozidla se systémem Audio 20 NTG5-205, Audio 20 NTG5.1, Audio 20 NTG5.5, Comand Online NTG5.1, NTG 6

• Porsche- vozidla se systémem PCM3.1, PCM4.0, PCM4.1, PCM5.0

• Škoda/VW - vozidla se systémem MIB2, MIB3, také 9.2" LCD

• Volvo - vozidla od roku 2011 se systémem RTI a Sensus Connect s 7" monitorem, Sensus Connect s 8.7" monitorem

• Ford - vozidla se systémem Sync 3

• Toyota

• Honda Accord 10

• Nissan Patrol 2016-2018, Teana 2013-

• Fiat/Alfa Romeo

• Renault/Dacia

A2DP Plug and Play Bluetooth Music Receiver MMI 2G nabízí možnost přehrávat hudbu z mobilního telefonu přes Audi MMI 2G.

A2DP v nejvyšší EDR specifikaci - Bluetooth (BT) audio streaming i nekomprimovaných souborů jako Wave, Flac, Lossless, MP3 atd.

Automatické připojení známých zařízení.

Album, titul, interpret, podcast a zvukové knihy se zobrazují na displeji MMI, pokud tyto informace poskytuje příslušná aplikace (např. Spotify, Deezer, Youtube atd.)

Funkce vpřed a vzad lze ovládat pomocí Audi MMI / MFL (multifunkční volant).

Vstup AUX pomocí cinch konektorů.



Poznámka:

Vhodné pro MMI 2G Low a High

MMI 2G High: pokud je nainstalován druhý měnič CD, musí být odstraněn

MMI 2G Low: Pokud je nainstalován měnič CD, musí být tento odstraněn

Kódování po instalaci není nutné

Zařízení je instalováno za odkládací schránkou v palubní desce, nemá ovládací prvky ani tlačítka, která je třeba ovládat

Přijímač hudby Bluetooth A2DP Plug and Play pro Audi MMI 3G nabízí možnost přehrávat hudbu z mobilního telefonu přes Audi MMI.

A2DP v nejvyšší EDR specifikaci - Bluetooth (BT) audio streaming i nekomprimovaných souborů jako Wave, Flac, Lossless, MP3 atd.

Automatické připojení známých zařízení.

Album, titul, interpreta, podcast a zvukové knihy se zobrazují na displeji MMI, pokud tyto informace poskytuje příslušná aplikace (např. Spotify, Deezer, Youtube atd.)

Funkce vpřed a vzad titulu lze ovládat pomocí Audi MMI / MFSW (multifunkční volant)

Vstup AUX pomocí cinch konektorů (není možné zobrazit informace)



Rozsah dodávky:

Přijímač hudby Plug and Play A2DP

Připojovací kabeláž vč. kabelu z optických vláken



Poznámka:

Vhodné pro MMI 3G Low a High

Kódování po instalaci není nutné

Zařízení je instalováno za odkládací schránkou v palubní desce, nemá ovládací prvky ani tlačítka, která je třeba ovládat

Pokud je měnič CD nainstalován z výroby, musí být odstraněn

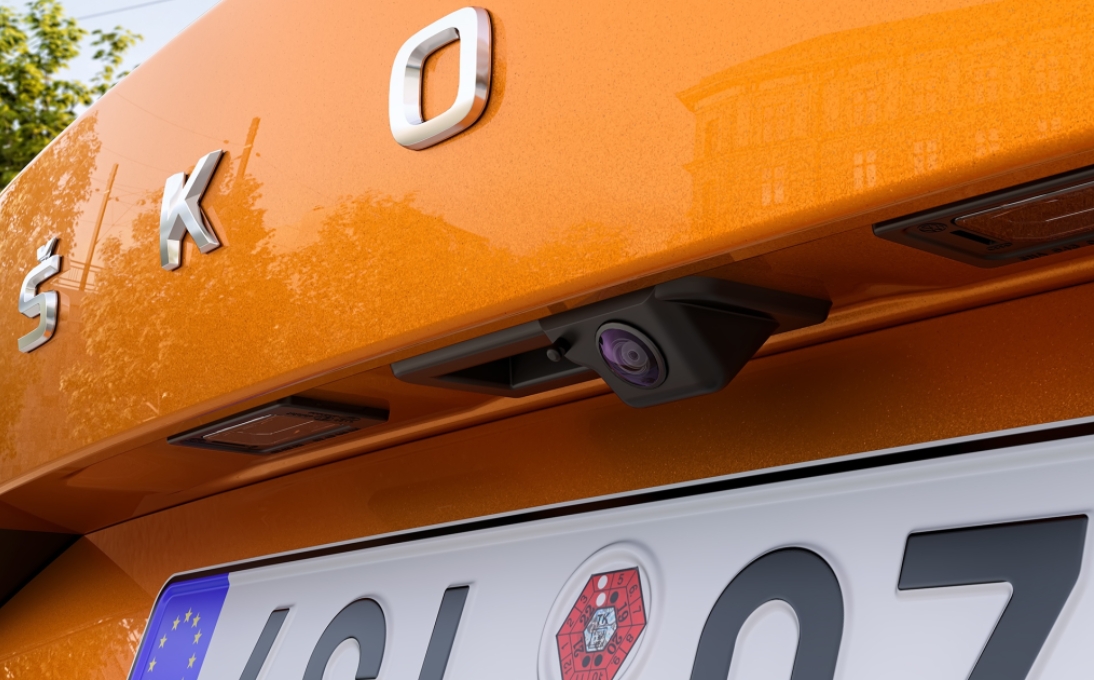

Modul pro připojení externího video signálu k OEM systému MIB2 GP ve vozech VW od roku 2018 (malý displej 6,5" bez CD mechaniky) a Škoda s rádiem Swing s barevným 6,5" LCD (rádio bez mechaniky CD) , modely 2013-. Modul disponuje třemi vstupy pro kompozitní video signál včetně zpětné kamery. Připojuje se pomocí přídavné desky, která se montuje do displeje. Zdroj video signálu připojený přes modul funguje i za jízdy.



Technické parametry

- určeno pro originální autorádio MIB2 GP, SWING s 6,5" displejem bez CD mechaniky se slotem na SD kartu

- 2x AV vstup

- 1x vstup pro parkovací kameru

- 1x vstup pro přední kameru

- automatické přepínání na parkovací kameru

- kompatibilní s OEM parkovací kamerou

- kompatibilní PAL/NTSC



 Jelikož se jedná o novinku, je k dispozici montážní návod pouze v angličtině.

Univerzální bezdrátový adaptér Apple Apple CarPlay využijete u automobilů s OEM jednotkou podporující Apple CarPlay připojení kabelem.

Zachovává všechny funkce CarPlay a přitom zprostředkovává bezdrátovou volnost.

Stačí jen připojit adaptér do USB OEM zásuvky a spárovat s iPhonem.



Použití:

Určené pro všechny typy OEM autorádií nebo navigací s funkcí Apple CarPlay



Instalace:

- snadná instalace připojením do OEM USB konektoru pro Apple Car Play

- modul podporuje bezdrátové připojení Apple CarPlay

- automatické připojení po zapnutí zapalování

- po připojení telefonu se aplikace spustí automaticky

- Wi-Fi: 2.4G + 5G (802.11 a/b/g/n/ac)

- Bluetooth: 5.0 a 4.2

- rychlá odezva, plynulá bezdrátová komunikace

- podpora online aktualizace software

- balení obsahuje kabel USB / USB-C + USB-C / USB-C

- rozměry: 85 x 50 x 22 mm
