Držáky, kabely, moduly

Elektrická instalační sada pro montáž přídavných (mlhových) světel do automobilu.



Sada obsahuje

• spínací relé 40 A / 12 V

• tlačítkový přepínač se signalizací LED (zelená/červená)

• patici relé s kabelovým svazkem a pojiskou



Vlastnosti:

• každý kabelový svazek může ovládat 2 světla

• včetně bezpečnostní pojistky, relé a spínače

• vypínač s kontrolkou, kontrolka se rozsvítí zeleně, když jsou světla zapnutá



Technické údaje:

• napájecí napětí: 12 V

• maximální proud: 40 A

• délka kabelu ke spínači: 3 m

• délka kabelu ke světlům: 1,1 m + 2 m

• jmenovitý proud pojistky: 30 A

Dálkové ovládání k LED žárovkám a páskům.

Miniaturní RF spínač s dálkovým ovládáním pro ovládání intenzity světla LED žárovek a pásků. Připojuje se mezi napájecí zdroj a LED.

Přijímač může být skrytý, není nutná přímá viditelnost přijímače na ovladač.



Technické parametry:

• Dynamický režim: 8 režimů (světlo, stroboskop, blesk a další)

• Dynamická rychlostní úroveň: 10 úrovní

• Úroveň jasu osvětlení: 10 úrovní

• Stupeň PWM: 256 stupňů

• Hladký efekt stmívání: Ano

• Pracovní napětí: DC 5~24 V

• Výstupní proud: 6 A (špičkový 12 A)

• Režim dálkového ovládání: RF Wireless

• Vysílací frekvence: 433,92 MHz

• Vzdálenost ovládání: >15 m na otevřeném prostranství

• Paměť posledního stavu po vypnutí napájení

• Rozměry dálkového ovládání: 86 x 40 x 7 mm

• Rozměry stmívače: 42 x 12 x 3 mm

• Typ baterie: 3 V CR2025 (není součástí balení)



Světelné efekty: 1. trhavý efekt, 2. dýchající efekt, 3. slábnoucí jas a slábnoucí konec, 4. slábnoucí jas a slábnoucí tma, 5. Stroboskop, 6. dvojitý stroboskop, 7. trojitý stroboskop, 8. blikání



Balení obsahuje:

1 x Mini In-line LED ovladač/stmívač

1 x RF bezdrátový dálkový ovladač

Držáky na trubku, určené pro přídavná světla, predátory, atd. Usnadňuje montáž na Offroad / SUV / nákladní vozy.



Technické parametry

- pro o trubky 75 mm

- materiál: hliník

- rozměry: cca 85 x 50 x 150 mm

- v balení 2 držáky

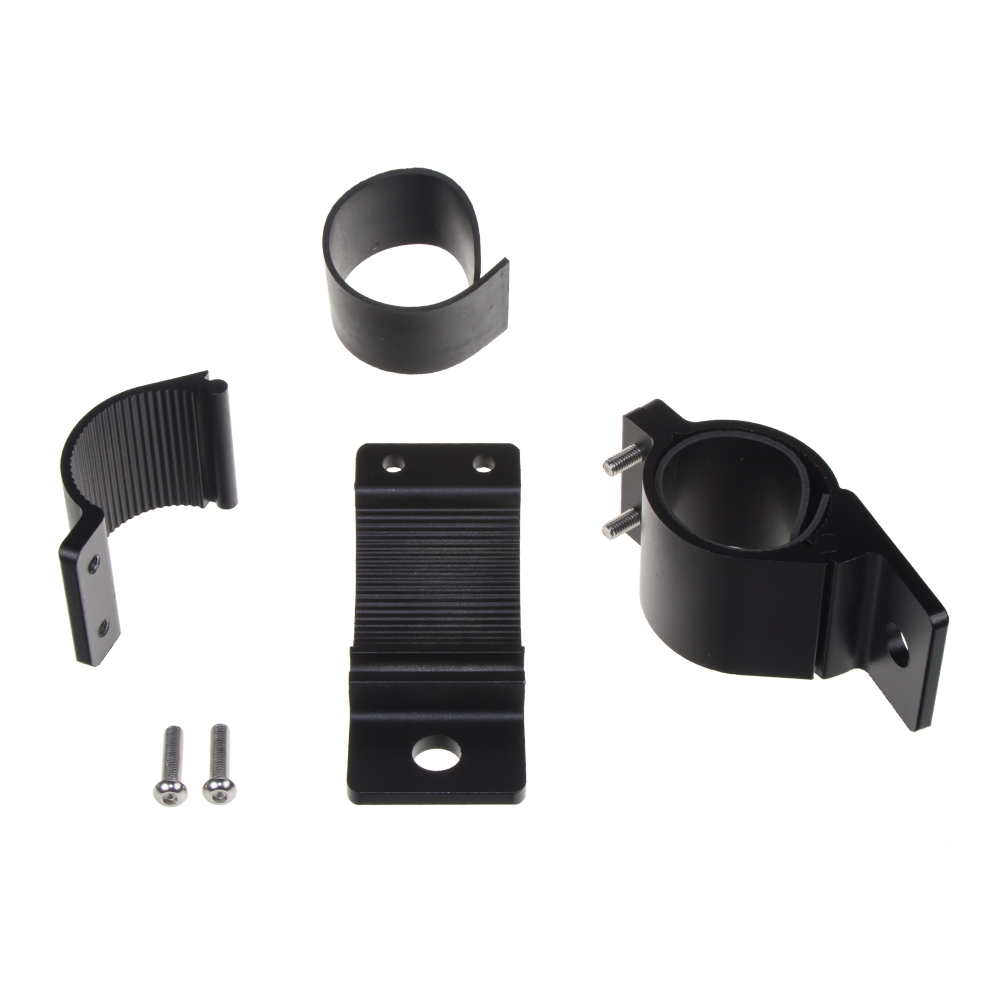

Držák na trubku, určeno pro přídavná světla, predátory, atd. Usnadňuje montáž na Offroad / SUV / nákladních vozidlech.



Technické parametry

- pro o trubky 38 / 44 / 50 mm

- materiál: hliník

- rozměr: cca 72 x 105 x 26mm

- balení: 2ks držáku

Držák na trubku, určeno pro přídavná světla, predátory, atd. Usnadňuje montáž na Offroad / SUV / nákladních vozidlech.



Technické parametry

- pro o trubky 50-60 mm

- materiál: hliník

- rozměr: cca 87 x 100 x 128 mm

- v balení 2 držáky

Držák na trubku, určeno pro přídavná světla, predátory, atd. Usnadňuje montáž na Offroad / SUV / nákladních vozidlech.



Technické parametry

- pro o trubky 44 - 50 mm

- materiál: hliník

- rozměr: cca 72 x 105 x 26mm

- balení: 2ks držáku

Držák na trubku, určeno pro přídavná světla, predátory, atd. Usnadňuje montáž na Offroad / SUV / nákladních vozidlech.



Technické parametry

- pro o trubky 75 mm

- materiál: hliník

- balení: 2ks držáku

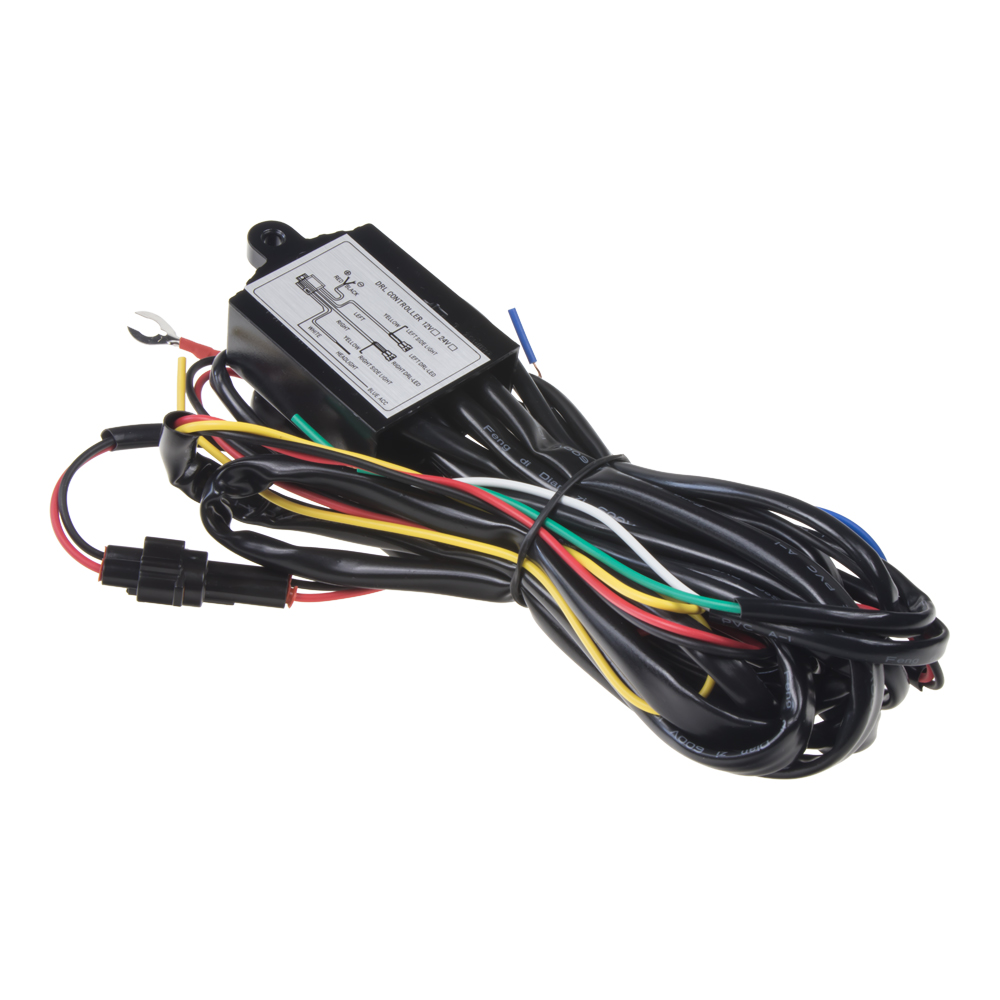

Modul pro automatické rozsvěcování přídavných LED světel. Modul provádí automatické sepnutí světel na základě zapnutí zapalování (+15) vozidla. Modul můžete připojit na spínané napájení přímo v motorovém prostoru (pokud je tam k dispozici). Modul je také vybaven vodičem pro pohasnutí světel (poziční světla), např. při zapnutí potkávacích světel, déle je vybaven vodičem pro aktivaci funkce světel "stroboskop“ a navíc dva aktivační vodiče, které světla mění v ukazatele směru (dojde k blikání světla) Vhodné ke všem přídavným LED světlům na 12 V, nebo pro univerzální použití.

Technické parametry

- napájecí napětí 12 V,

- výstup na světla 12 V,

- max. zatížení výstupu 2,5A

- jmenovitý výkon: 30 W

- délka drátu ke světlům: 150 / 70 mm



Připojení vodičů

- černý vodič – zem,

- červený – stálé napájení 12 V

- modrý – aktivační drát zapnutí světel (po odepnutí vodiče dojde do cca 20 sekund k odepnutí světel)

- bílý – parkovací světla, dojde k pohasnutí světel

- zelený – aktivace stroboskop

- 2x žlutý – levá / pravá strana pro napájení směrových světel (dojde k blikání světla synchronně s blinkry)

Bezdrátový spínač umožňuje spínat osm různých světel a jiná zařízení s příkonem do celkových 60A (2x20A+2x5A+2x3,5A+2x1,5A).



Technické parametry

- vstupní/výstupní napětí: 12 / 24 V

- výstupní zátěž: max.60A (2x20A+2x5A+2x3,5A+2x1,5A)

- klidový odběr 11 mA

- rozměry jednotky včetně upevňovacích držáků: 141 x 112 x 32 mm

- rozměry dálkového ovládání bez držáků na clonítko: 85 x 40 x 0,7 (27)mm

- dálkový ovladač lze nainstalovat například na sluneční clonu vozu

- 1x bezdrátový ovladač

- baterie v dálkovém ovládači: 3 V / CR2025

- dosah dálkového ovládání 10-15m na volném prostranství

- délka přívodního napájecího kabelu: 55 cm

Modul pro automatické rozsvěcování přídavných LED světel. Modul provádí automatické sepnutí světel na základě zapnutí zapalování (+15) vozidla. K vypnutí modulu dojde cca 15s po vypnutí zapalování. Modul můžete připojit na spínané napájení přímo v motorovém prostoru (pokud je tam k dispozici).

Vhodné ke všem přídavným LED světlům SJ, nebo pro univerzální použití.



Technické papametry:

• napájecí napětí: 12 - 18 V (odpojuje plus)

• max. výstupní proud: 3 A

• čas po vypnutí při vypnutí zapalování: 15 s

• rozměry: 49 x 28 x 14 mm

• délka včetně vodičů: 660 mm

• materiál: Plast ABS

Modul pro automatické rozsvěcování přídavných LED světel. Modul provádí automatické sepnutí světel na základě zvýšení napětí nad 13V na autobaterii vozidla. Modul můžete připojit přímo na autobaterii v motorovém prostoru. Modul je také vybaven vodičem pro vypnutí přídavných světel, např. při zapnutí potkávacích světel. Vhodné ke všem přídavným LED světlům, nebo pro univerzální použití.



Technické papametry:

• napájecí napětí: 12 - 18 V (odpojuje mínus)

• max. výstupní proud: 3 A

• včetně pojistky 3 A

• spínací úroveň napětí: 13 V

• čas po vypnutí při poklesu napětí pod 12,9 V : 15 - 30 s

• rozměry: 47 x 20 x 13 mm

• délka včetně vodičů: 660 mm

• hmotnost: 28 g

• materiál: Plast ABS

Kabelová sada pro pracovní světla, včetně spínače a relé

Sada zakončena jedním konektorem.

Jako protikus lze použít 42dt.

• Délka kabelu mezi vypínačem a relátkem 2,7m

• Délka kabelu mezi relém a konektorem světla 0,5m

• Relé 40A

Držák s magnetem pro LED pracovní světla.



Technické parametry:

• nosnost do 5 kg

• není určeno k použití za jízdy

• gumová ochrana proti poškození laku

• o 80 mm

• rozteč: 5 cm (u držáku)

Přídavná dálkové ovládání k sbWL zařízením, ve tvaru pokojového tlačítka.

Lze použít i k ovládání například sbWL10-230, se562, se563, spy01, spy02, spy03, se540, se541, se542, se552, se562, se563. Frekvence ovladače je pevně nastavena na 433 MHz.



Technické parametry

- možnost naučení k různým zařízením o frekvenci 433 MHz

- rozměry: cca.: 86 x 86 x 12 mm

- IC Chip: EV1527

- dosah až 10-30 m

- včetně baterie 12 V (27 A)

Modul pro automatické rozsvěcování přídavných LED světel. Modul provádí automatické sepnutí světel na základě detekce dobíjení z alternátoru, ke kterému dojde po nastartování motoru. Vzhledem k tomuto principu funkce není nutné vyhledávat ve vozidle žádný aktivační vodič, signalizující start motoru, jako u běžně používaných modulů a modul můžete připojit na stálé napájení přímo k baterii v motorovém prostoru. Modul je také vybaven vodičem pro vypnutí přídavných světel, např. při zapnutí potkávacích světel. Vhodné ke všem přídavným LED světlům SJ, nebo pro univerzální použití.



Technické parametry

• napájecí napětí 12/24 V,

• výstup na světla 12/24 V,

• max. zatížení výstupu 1 A



Připojení vodičů

• černý vodič - zem,

• červený - stálé napájení 12/24 V,

• oranžový vodič - 12/24 V parkovací světla

Modul k dennímu svícení SJ-296.

Modul vytváří vyšší napětí pro denní světla (18 V)

Držák na trubku, určeno pro přídavná světla, predátory, atd. Usnadňuje montáž na Offroad / SUV / nákladních vozidlech.



Technické parametry

- pro o trubky 65 mm

- materiál: hliník

- rozměr: cca 73 x 50 x 138 mm

- v balení 2 držáky

Držák na trubku, určeno pro přídavná světla, predátory, atd. Usnadňuje montáž na Offroad / SUV / nákladních vozidlech.



Technické parametry

- pro o trubky 40-45 mm

- materiál: hliník

- rozměry: cca 58 x 50 x 125 mm

- v balení 2 držáky

Náhradní modul pro světla DRLFOG 77 a 90



Nefunguje se sadou DRLFOG 90FW.

Držáky s magnety pro LED pracovní světla nebo rampy.



Technické parametry:

• nosnost: do 10 kg

• není určeno k použití za jízdy

• gumová ochrana proti poškození laku

• o magnetů: 66 mm

• rozměr držáku: 180 mm x 58 mm, výška 70 mm

• součástí balení jsou dva držáky s magnety
