Automatické relé 12V 140A pro připojení druhé baterie.



Vlasnosti

• plně automatický provoz

• sepnutí relé při při dosažení napětí 13,3 V

• odpojení relé při poklesu napětí pod 12,8 V

• jednoduché třívodičové připojení na baterie

• ochrana proti přepětí

• indikační LED dioda

• výstup na připojení LED kontrolky

• stálý proud 125 A

• maximální proud až 140 A

• žádný úbytek napětí, díky kvalitním komponentům

• sleduje napětí obou baterií

• spotřeba v rozepnutém stavu: 10 mA

• spotřeba při sepnutém stavu: 330 mA

• spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu)

• připojení baterií pomocí kontaktů M6



Rozměry

• 69 mm (L)

• 69 mm (W)

• 58 mm (D)



Připojení:

• černý vodič – kostra

• kontakt M6 – startovací baterie + 12V

• kontakt M6 – sekundární baterie +12V

• žlutý vodič - manuální sepnutí relé -12V

• černá smyčka - možnost připojení kontrolky sepnutí relé (-)

• červená smyčka - manuální sepnutí relé +12V



Provoz:

S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3V, relé propojí paralelně 2 baterie,(startovací a sekundární) které se poté nabíjí současně. Pokud napětí klesne pod 12.8V (například při vypnutí motoru), relé se rozpojí, a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např.při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.

Skládací solární panel je určený pro nabíjení 12 V baterií, bateriových nabíjecích stanic, notebooků, mobilních telefonů, powerbank a jiných zařízení s USB konektorem.

Solární panel je vhodný i pro baterie v osobních automobilech a menších užitkových vozech.

Skládací design: dodává se s v kompaktním pouzdru; lze složit jako aktovku pro snadnou přepravu, skvělé pro kempování, turistiku a další outdoorové aktivity.

Připojení k baterii je rychlé a jednoduché, a to pomocí kabelu se svorkami na baterii, který je v příslušenství.

USB konektor pro připojení telefonu, DC 5,5 mm konektor pro další příslušenství.

Podle velikosti DC konektoru může být použit s různými přenosnými nouzovými napájecími zdroji.

Vysoká účinnost konverze energie: monokrystalické vysoce účinné solární články přemění až 22%; fungují i při nízké úrovni osvětlení cca 40 000 luxů.

Technologie TIR-C: inteligentní IC automaticky resetuje nabíječku, aby udržela zařízení nabité maximálním výkonem; eliminuje potíže s opakovaným zapojováním a odpojováním.



Vlastnosti:

• rychlé zapojení k baterii přes svorky

• praktická kapsa na uložení příslušenství (kabelů)

• USB konektor pro nabíjení telefonu, atd.

• 1x 5,5 mm konektor DC5521 pro připojení nabíjecích kabelů

• materiál solárního panelu: PET



Příslušenství:

• kabel pro připojení k nabíjecí stanici (1,5 m)

• kabel se svorkami na baterii

• kabel se sadou konektorů pro nabíjení notebooků a dalších zařízení



Technické parametry:

• max. výkon (Pmax): 30 Wp

• pracovní napětí (Vmp): 18 V

• napětí naprázdno (Voc): 21 V

• max. proud (Imp): 1,67 A

• zkratový proud (Isc): 1,83 A

• 1x USB výstup 5 V 2,4 A

• 1x USB-A (QC3.0) Output: 5 V / 2,4 A, 9 V / 2 A, 12 V / 1,5 A

• počet článků: 36 (4x9)

• rozměry složeného panelu: 350 mm x 285 mm x 35 mm

• rozměry rozloženého panelu: 760 mm x 350 mm x 5 mm

• solární články: monokrystalické 156,75

• pracovní teplota: od - 10oC do + 70oC

• hmotnost: 1450 g

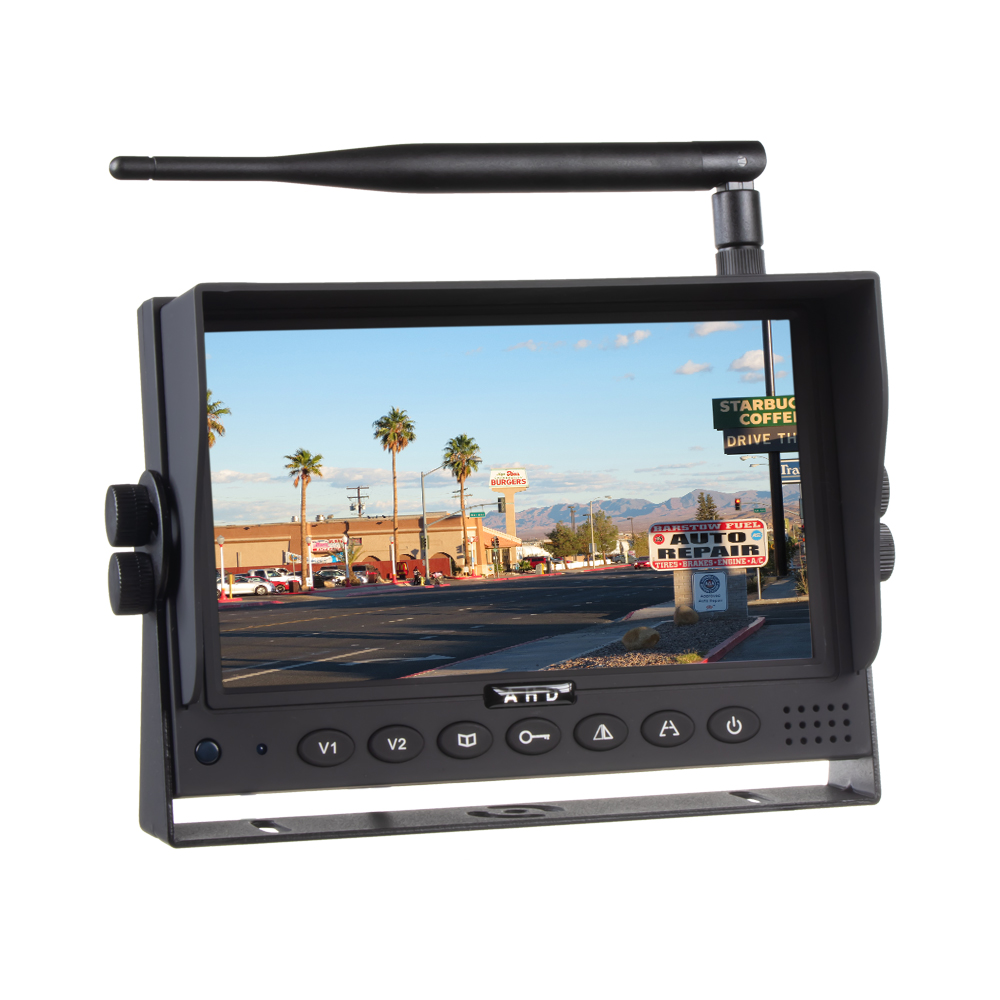

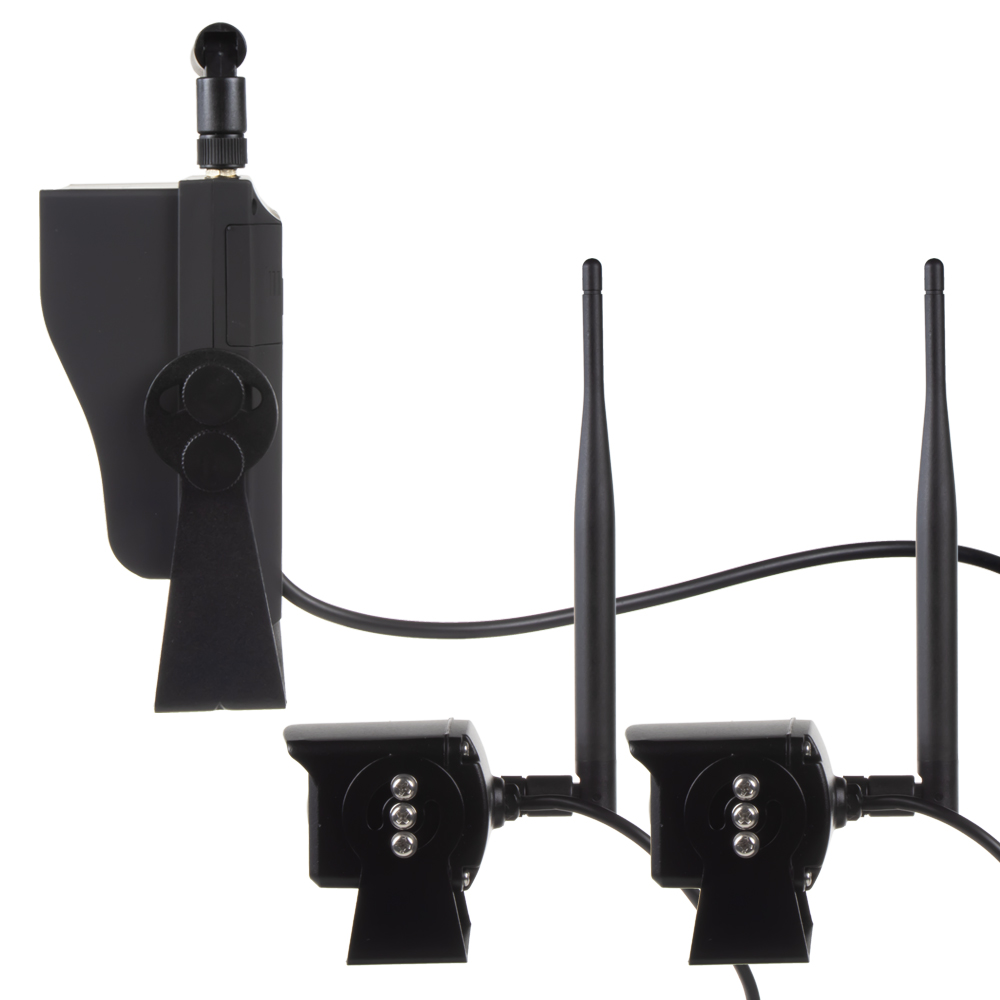

Sada LCD monitoru 7" a 2ks kamer s bezdrátovým digitálním přenosem signálu v AHD kvalitě.

Digitální kódovaný přenos signálu zajišťuje velmi kvalitní přenos signálu, odolný jakémukoliv rušení a výpadkům.

Hlavní výhoda tohoto systému spočívá ve velmi jednoduché montáži bez nutnosti tažení kabelů.



Technické parametry

• přenos obrazu v AHD kvalitě

• na monitoru možnost zobrazení trajektorie

• možnost přepnutí přímého či zrcadlového zobrazení

• automatická aktivace monitoru po připojení kamery na napájení a následná deaktivace

• napájecí napětí monitoru 9 - 36 V / 8 W

• napájecí napětí bezdrátové kamery 9 - 36 V / 5 W

• monitor rozlišení 1024 x 600

• monitor rozměr 178 x 120 x 27 (59 se stínítkem) mm (bez držáku), 380g

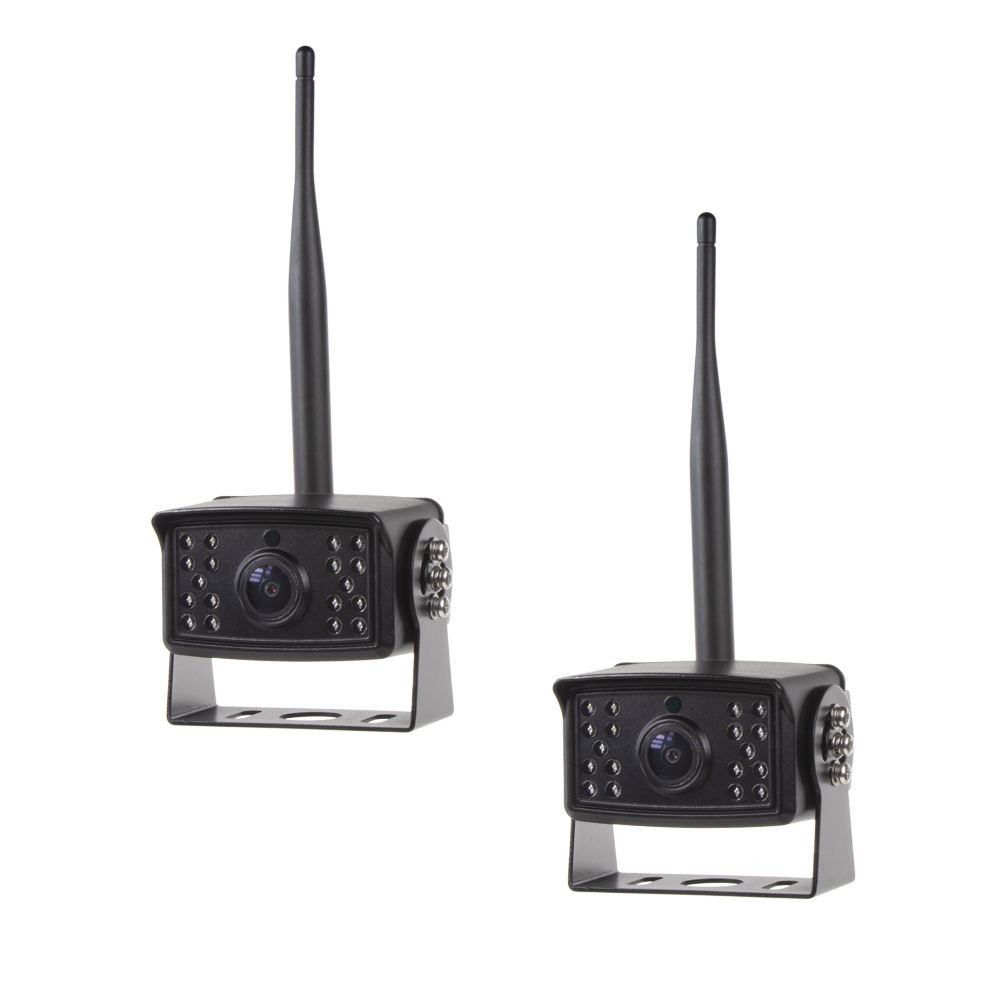

• kamera 140° / IR přisvětlení 5 m

• krytí IP69

• kamera rozměr: 75 x 45 x 68 mm

• pracovní frekvence 2,4GHz

• dosah 150-200m na volném prostranství

• protisluneční clona

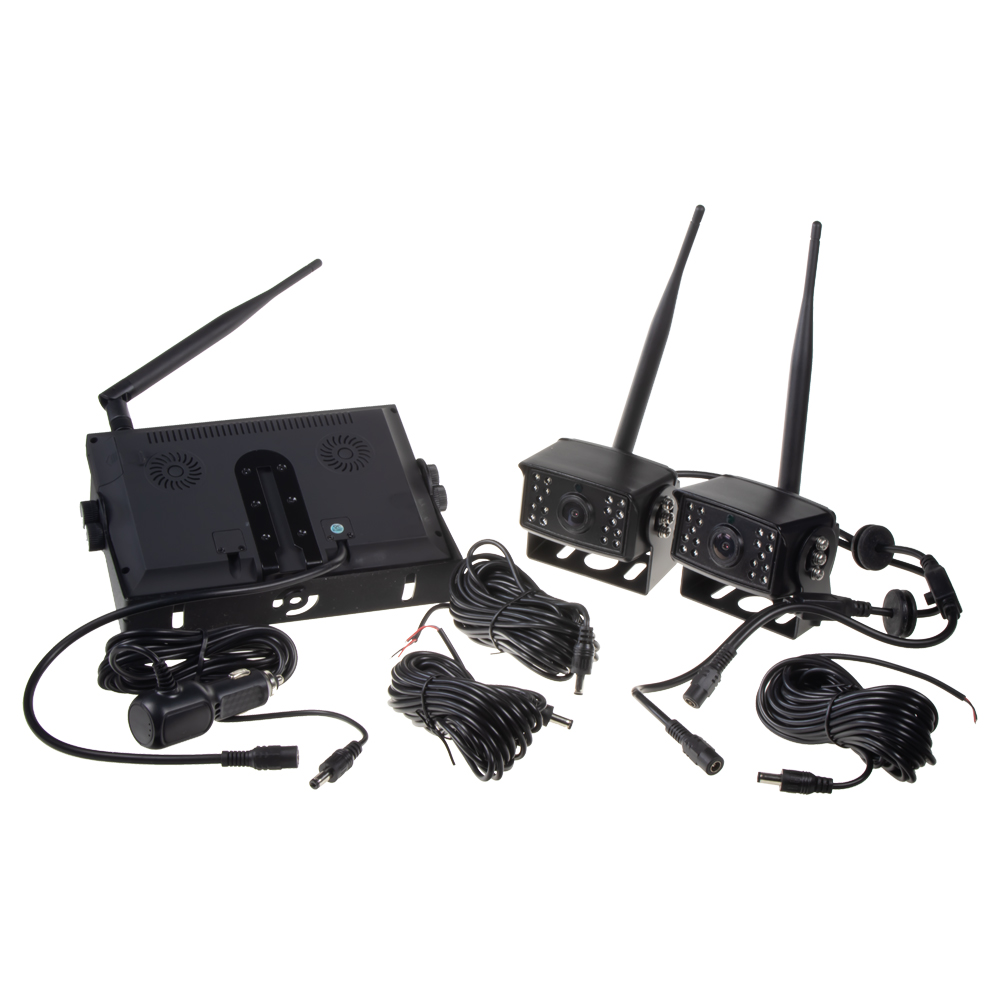

obsah balení:

• monitor + protisluneční clona

• napájecí kabel pro monitor s CL koncovkou

• napájecí kabel pro monitor

• 2x napájecí kabel pro kameru

• 2x bezdrátová kamera

• držák monitoru

• 3x anténa

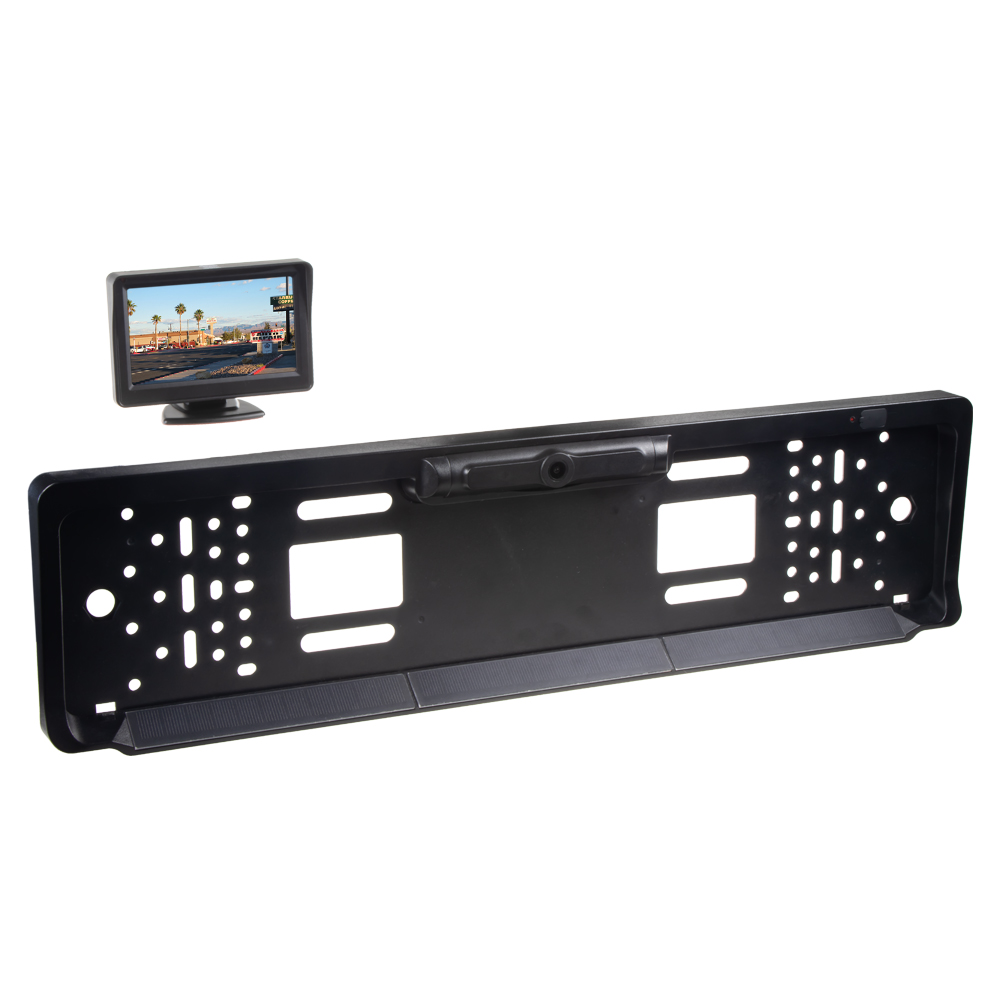

Sada LCD monitoru 4,3" a kamery integrovanou do SPZ rámečku se solárním napájením s bezdrátovým digitálním přenosem signálu. Digitální kódovaný přenos signálu zajišťuje velmi kvalitní přenos signálu, odolný jakémukoliv rušení a výpadkům. Hlavní výhoda tohoto systému spočívá ve velmi jednoduché montáži bez nutnosti tažení kabelů a možnosti napárování 1 kameru.



Technické parametry

• velikost displeje 4,3"

• monitor rozlišení 480 x 272

• na monitoru možnost zobrazení trajektorie

• možnost otočení obrazu

• nastavení jasu /kontrastu/barevné sytosti

• signalizace na monitoru solárního nabíjení / síla signálu /stav baterie v SPZ

• doba zobrazení obrazu z kamery při aktivaci 30 sekund

• napájecí napětí monitoru přes CL adaptér 12–24 V / 150 mA

• CL adaptér má integrovaný mini USB port pro napájení externího zařízení, výstup 5 V 2,1A / 9 V 1 A

• možnost nabíjet bezdrátovou kameru přes USB port / nabíjení je standartně prováděno pomocí integrovaného solárního panelu

• monitor rozměr 117 x 75 x 22 mm (bez držáku)

• k monitoru lze instalovat držák na palubní desku nebo držák s přísavkou

• kamera 110°

• rozlišení: 960 x 576

• Obrazová rychlost: 30f / s Max

• krytí IP65

• SPZ kamera rozměr: 547 x 146 x 37 mm

• pracovní frekvence: 2400 ~ 2485,5MHz

• dosah 50 m na volném prostranství

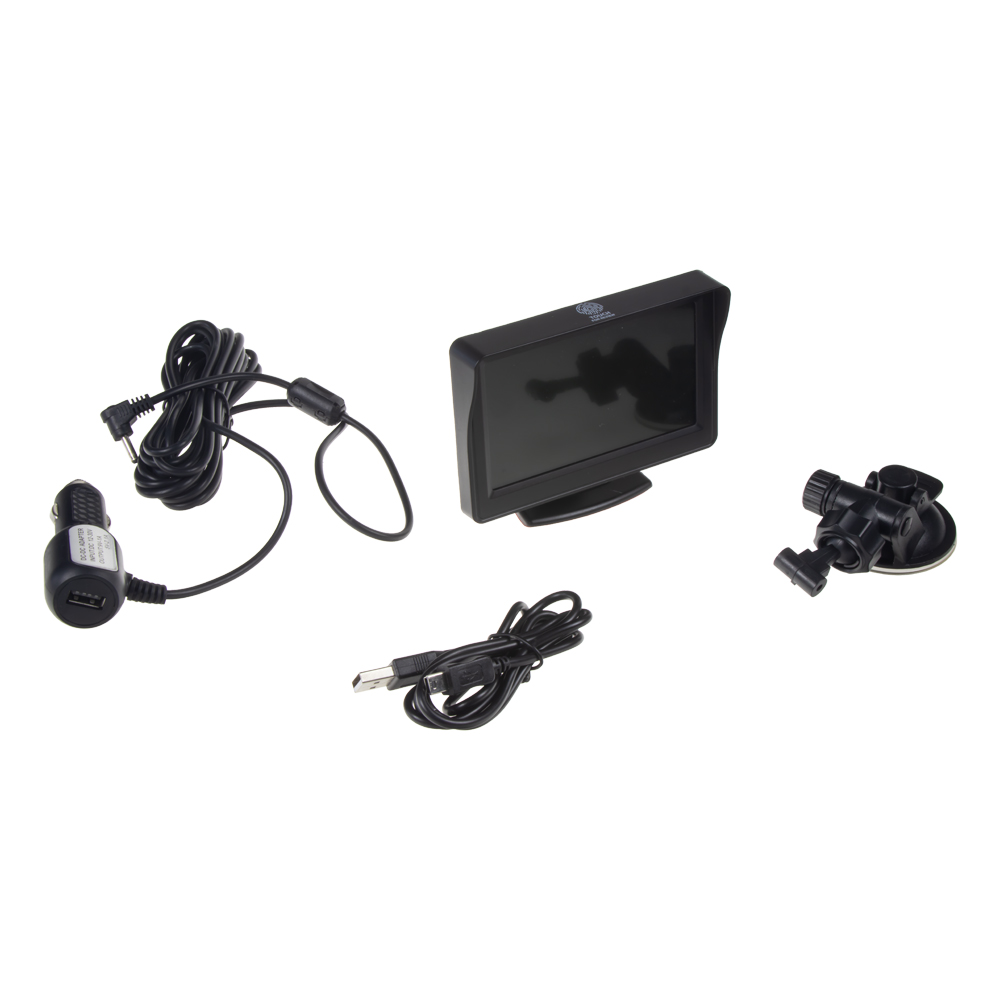

obsah balení

• monitor

• napájecí kabel s CL koncovkou pro monitor

• držák monitoru na palubní desku

• držák monitoru s přísavkou

• bezdrátová kamera v SPZ

• nabíjecí kabel USB / mini USB

Automatické relé pro dobíjení druhé baterie je určeno pro automatické zapnutí / vypnutí záložní baterie a oddělení hlavní a záložní baterie. Umožňuje autonomní provoz baterií. To umožňuje používat jednu z baterií, když motor neběží pro přídavné napájení zařízení (hudba, karavan atd.). Tím se zabrání vybíjení hlavní baterie. Relé může být použito na automobilech a 12V lodích a člunech.

Součástí relé je ovládací panel s displejem se zobrazením napětí obou baterií a možností libovolného nastavení spínacího napětí a režimu provozu, případně manuálního sepnutí.



Technické parametry:

• pracovní napětí: 12V

• max. spínaný proud: 400 A

• nom. spínaný proud: 250 A

• proudový odběr: 4 mA

• ON napětí: 7,0 - 17,0 V

• OFF napětí: 7,0 - 17,0 V

• rozlišení nastavení: 0,1 V

• ON/OFF prodleva: 6s

• hmotnost: 0,325 kg

• rozměry relé: 105 x 73 x 64 mm

• rozměry ovládacího panelu: 70 x 51 x 21 mm

• délka kabelu panelu: 3 m

• připojovací terminály baterie: M8

• voděodolnost: IP64

Regulátor MPPT ze série Magic pracuje na základě pokročilé technologie sledování maximálních výkonových bodů (MPPT) a je určen pro fotovoltaické (PV) systémy. Účinnost konverze regulátoru dosahuje až 97%.



Regulátor nabíjení MPPT má mnoho vynikajících vlastností, včetně:

• Inovativní technologie pro sledování maximálních výkonových bodů (MPPT), Účinnost sledování> 99%, plně digitální technologie, vysoká účinnost konverze nabíjení až 97%

• LCD displej, snadné čtení pracovních údajů.

• Funkce statistiky energie v reálném čase

• Automatická detekce 12V / 24V

• Výběr kapalinových, gelových nebo lithiových baterií

• Externí snímač teploty a automatická teplotní kompenzace

• Vestavěný snímač teploty, když teplota překročí nastavenou hodnotu, sníží se nabíjecí proud tak, aby se snížila teplota tak, aby se řídilo zvýšení regulace teploty regulátoru

• 4stupňové nabíjení: MPPT, impulsové (boost), vyrovnávací, plovoucí

• Nabíjecí proud omezující režim, pokud je příliš vysoký výkon fotovoltaických modulů, nabíjecí proud překročí jmenovitou hodnotu a regulátor sníží nabíjecí výkon, který umožňuje systému opět pracovat v nominálním rozsahu nabíjecího proudu

• Více režimů řízení přijímače: standardní, D2D (od soumraku k úsvitu), časovačem a ve zkušebním režimu

• Protokol Modbus založený na rozhraní RS-485 maximalizující možnosti komunikace.

• Výborná tepelná ochrana

• Plně automatické funkce elektronické ochrany

• Aplikace pro ovládání přes Bluetooth ( Aplikace iOS - Solarlife, Android - Skywise)



Jak fungují regulátory nabíjení MPPT?

Úplný název MPPT (sledování maximálního výkonu) je sledování maximálních výkonových bodů. Jedná se o pokročilou metodu nabíjení založenou na detekci výkonu modulu v reálném čase a maximálním bodě na křivce I-V, aby se maximalizovala účinnost nabíjení baterie. Ve většině situací technologie MPPT "zvýší" nabíjecí proud FV modulů.

Nabíjení MPPT: Napájení vstupu regulátoru (Pmax) = Zapnutí výstupu regulátoru (Pout), Iin x Vmp = lout x Vout (proud na vstupu x maximální napájecí napětí = proud na výstupu x napětí na výstupu)

Za předpokladu 100% efektivity. V praxi existují ztráty na vedení a konverzi.

V případě, že maximální výkon napětí (Vmp) fotovoltaických modulů je vyšší než napětí baterie, znamená to, že stávající baterie musí být úměrně vyšší než aktuální výstupní moduly, takže výkon vstupu a výstupu byl vyvážen. Čím větší je rozdíl mezi Vmp a napětím baterie, tím silnější je nárůst proudu. Zvýšení proudu může být významné u systémů, ve kterých má FV obvod vyšší jmenovité napětí než baterie, jak je popsáno v následující části.

Další výhodou technologie MPPT je schopnost nabíjet baterie s menším jmenovitým napětím, než je FV. Například 12V baterie může být nabíjena prostřednictvím napájecích FV obvodů s jmenovitým napětím 12-, 24-, 36- nebo 48V. Moduly připojené k síti lze také použít za předpokladu, že napětí v otevřeném FV obvodu (Voc) nepřekročí maximální dovolené vstupní napětí v hraničních (nejchladnějších) teplotních podmínkách. Dokumentace fotovoltaického modulu by měla obsahovat data Voc pro různé teploty. Vyšší vstupní napětí PV způsobuje nižší vstupní proud PV při daném vstupním výkonu. FV obvody s vysokým vstupním napětím umožňují použití tenčích vodičů. Je zvláště užitečné a úsporné v systémech, ve kterých jsou používány dlouhé kabely, které spojují fotovoltaické moduly s regulátorem.



Výhoda MPPT nad tradičními regulátory PWM

Tradiční regulátory během nabíjení připojují fotovoltaické moduly přímo k baterii. To vyžaduje, aby FV moduly pracovaly v rozsahu napětí obvykle pod Vmp moduly. Například u 12V systému je napětí baterie v rozsahu 10,8-15 Vdc, zatímco Vmp moduly jsou obvykle kolem 16 nebo 17V. Protože tradiční regulátory nefungují vždy ve fotovoltaických modulech Vmp, ztratí se energie, která by mohla být použita k nabíjení baterie a napájení přijímačů. Čím větší je rozdíl mezi napětím baterie a Vmp modulů, tím větší ztráta energie.



Technické parametry:

• model: MT2010

• Napětí systému 12V/24V

• Max. nabíjecí proud 20A

• Nabíjecí napětí MPPT (při 25°C) <14.5/29.0V

• Zvýšené napětí (při 25°C) 14.5/29.0V

• Vyrovnávací napětí (při 25°C) 14.8/29.6

• Plovoucí napětí (při 25°C) 13.7/27.45

• Odpojení při nízkem napětí 10.8~11.8V/21.6~23.6V SOC1~5

• Napětí při opětovném zapojení 11.6~12.8V/23.2~25.6V

• Ochrana před přetížením 15.5/31.0V

• Max.napětí baterie 35V

• Tepelná komprese -4.17mV/K na článek (Boost, Equalization) -3.33mV/K na článek (Float)

• Typ baterie kapalinová, gelová, lithiová

• Max.napětí pro připojení PV 100V

• Max.vstupní výkon 260/520W

• Detekované napětí pro soumrak/svítání 8.0/16.0V

• Rozsah sledování MPPT od ~Voc 0.9

• Výstupní proud 20A

• Provozní režim Standard, D2D, Osvětlení ulic (2 -9h)

• Účinnost sledování >99.9%

• Max. konverze nabíjení 97%

• Rozměr 189x175x63 mm

• Hmotnost 1 kg

• Vlastní spotřeba 7mA

• Provozní teplota -20 ~ +50°C

• Skladovací teplota -25 ~ +80°C

• Provozní vlhkost 0 ~ 100%RH

• Stupeň ochrany IP32

Sada LCD monitoru 5" a kamery s bezdrátovým digitálním přenosem signálu v AHD kvalitě obrazu.

Digitální kódovaný přenos signálu zajišťuje velmi kvalitní přenos signálu, odolný jakémukoliv rušení a výpadkům.

Hlavní výhoda tohoto systému spočívá ve velmi jednoduché montáži bez nutnosti tažení kabelů.



Technické parametry

• na monitoru možnost zobrazení trajektorie s možností nastavení

• možnost přepnutí přímého či zrcadlového zobrazení

• automatická aktivace monitoru po připojení kamery na napájení a následná deaktivace

• nastavení jasu, kontrastu

• napájecí napětí monitoru 12 - 36 V / 6 W

• napájecí napětí bezdrátové kamery 12 - 36 V / 5 W

• monitor rozlišení 1024 x 600

• monitor rozměr 140 x 94 x 32 mm (bez držáku a antény)

• kamera 120° / 4x IR přisvětlení 10 m

• 1000 TV lines

• krytí IP68

• kamera rozměr: 75 x 50 x 42 mm (bez držáku a antény)

• pracovní frekvence 2,4GHz

• vysílací výkon 20db

• dosah 150-200m na volném prostranství

• možnost připojení druhé kamery

• možnost zobrazení z obou kamer najednou, půlený obraz

• protisluneční clona



Obsah balení:

• monitor s protisluneční clonou

• napájecí kabel pro monitor s CL koncovkou

• napájecí kabel pro monitor

• napájecí kabel pro kameru

• bezdrátová kamera

• magnetický držák monitoru s přísavkou

• držák monitoru na palubní desku

• 2x anténa

Přídavná bezdrátová kamera k svwd701setAHDW

• AHD kamera 120°

• 4 IR přisvětlení 10 m

• krytí kamery IP68

• kamera rozměr: 75 x 47 x 47 mm (bez držáku a antény)

• pracovní frekvence 2,4GHz

Automatické relé 12V 140A pro připojení druhé baterie.



Vlasnosti

• plně automatický provoz

• sepnutí relé při při dosažení napětí 13,3 V

• odpojení relé při poklesu napětí pod 12,8 V

• jednoduché třívodičové připojení na baterie

• ochrana proti přepětí

• indikační LED dioda

• vhodné pro nabíjecí proudy až 140 A

• žádný úbytek napětí, díky kvalitním komponentům

• sleduje napětí obou baterií

• spotřeba v rozepnutém stavu: 16 mA

• spotřeba při sepnutém stavu: 320 mA

• připojení baterií pomocí kontaktů M6



Rozměry

• 67.5 mm (L)

• 67.5 mm (W)

• 53,5 mm (D)



Připojení:

• černý vodič – kostra

• kontakt M6 – startovací baterie + 12V

• kontakt M6 – sekundární baterie +12V



Provoz:

S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3V, relé propojí paralelně 2 baterie,(startovací a sekundární) které se poté nabíjí současně. Pokud napětí klesne pod 12.8V (například při vypnutí motoru), relé se rozpojí, a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např.při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.

Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd. Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů.

Tento měnič je navíc vybaven dálkovým ovládáním s informačním LCD displejem a USB výstupem pro nabíjení USB zařízení (MP3 přehrávač apod.).

Dálkové ovládání na displeji zobrazuje vstupní napájecí napětí (V), zatížení měniče (W) grafickým symbolem baterie ukazuje stav napájecí baterie. V případě chybových stavů displej bliká.



Technické parametry

- maximální špičkový výkon 5000 W (několik sekund)

- maximální stálý výkon 2500 W

- klidový příkon: 550 mA

- vstupní napětí 12 V

- rozměry 450 x 252 x 101 mm / 7kg

- USB výstup 5 V (max. 2,1 A)

- výstupní napětí 230 V

- výstupní frekvence 50 ± 3 Hz

- napájecí kabel

- ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění

- dálkové ovládání s informačním LCD displejem je propojeno kabelem o délce 5 m

UPOZORNĚNÍ: nikdy nezapojujte ani neodpojujte displej při zapnutém měniči !!!!



Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě/dalších měničů).



UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

Sinusový měnič vhodný pro napájení všech druhů spotřebičů s odporovou zátěží i pro spotřebiče s indukční zátěží jako jsou motory, čerpadla, ledničky, zářivky atd. Dále je tento měnič vhodný pro spolehlivé a bezpečné napájení televizorů, DVD, počítačů, tiskáren, měřících přístrojů a jiných el. spotřebičů.

Tento měnič je navíc vybaven informačním LCD displejem a USB výstupem pro nabíjení USB zařízení (MP3 přehrávač apod.).



Technické parametry:

• max. špičkový výkon 8.000 W (několik sekund)

• maximální stálý výkon: 4.000 W

• klidový příkon: 550 mA

• vstupní napětí: 12 V

• rozměry: 540 mm x 255 mm x 103 mm / 9kg

• USB výstup: 5 V (max. 2,1 A)

• výstupní napětí: 230 V

• výstupní frekvence: 50 Hz ± 3 Hz

• napájecí kabel

• ochrana proti přetížení, přehřátí, přepětí na vstupu, podpětí na vstupu, ochrana proti přepólování, možnost uzemnění



Nepropojujte do série nebo paralelně výstup střídavého napětí 230 V (kontakty síťové zásuvky) tohoto měniče s jinými zdroji střídavého napětí 230 V (například paralelně nebo sériově se síťovou zásuvkou veřejné rozvodné sítě / dalších měničů).



UPOZORNĚNÍ: Váháte mezi použitím sinusového měniče nebo měniče s modifikovanou sinusoidou? Mezi obrázky naleznete tabulku s doporučeným výkonem měničů. Od 14.9.2015 již nebudeme brát při reklamaci zřetel na přetížený měnič.

Pomocí kabelového dálkového ovladače je možno měnič zapínat/vypínat, zároveň zobrazuje stav měniče pomocí LED.

Délka kabelu dálkového ovladače: 5 m

Vhodné pro ovládání měniče: 35psw612dd, 35psw1512dd, 35psw2512dd, 35psw4012dd

PWM (Pulse Width Modulation Technology) solární regulátor svou konstrukcí je určen pro malé ostrovní solární systémy s panely 12V nebo 24V a maximálním proudem do 5A ve spojení s FV panely do 60W(12V) / 120W(24V) s výstupním napětím max. 50V. Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.



Vlastnosti

- jednoduché spínání a vypínání výstupu pro zátěž a zobrazení stavu pomocí LED indikátorů

- vnitřní teplotní čidlo

- automatická detekce 12V nebo 24V

- tři fáze nabíjení baterie

- ochrana proti přepětí

- ochrana proti zkratu

- ochrana proti přepólování připojení solárních panelů a baterie

- při nízkém napětí odpojí výstup zátěže

- rozměry: 150 x 82 x 50 mm

- váha: 350 g

- provozní teplota: -35 °C to +55 °C

- určen pro vnitřní instalace, montáž na stěnu

- krytí IP30

- pro dobíjení olověných akumulátorů



Technické parametry

- nominální napětí: automatická detekce 12 / 24 V

- baterie: olověná baterie s tekutým elektrolytem / gelová baterie

- nabíjení konstantním napětím - 14,6 V / 29,2 V (25 °C) / 14,4 / 28,8 V (25 °C)

- float - Udržovací nabíjecí napětí: 13,8 V / 27,6 V (25 °C) / 13,6 V / 27,2 V (25 °C)

- nízké napětí - odpojení: 11,1 / 22,2 V řízené podle napětí

- napětí pro obnovení funkce: 12,6 V / 25,2 V

- maximální proud pro nabíjení: 5 A

- maximální proudové zatížení: 5 A

- vlastní spotřeba proudu: 6 mA

- rozsah provozní teploty: -35 °C - +55 °C

- krytí: IP30

- max. průřez vodičů: 6 mm2

- rozměry: 150 * 82 * 50 mm (L*W*H)

Montážní sada pro připojení druhé baterie do vozidla.



Vlastnosti

• plně automatický provoz

• sepnutí relé při při dosažení napětí 13,3 V

• odpojení relé při poklesu napětí pod 12,8 V

• jednoduché třívodičové připojení na baterie

• ochrana proti přepětí

• indikační LED dioda

• vhodné pro nabíjecí proudy až 140 A

• žádný úbytek napětí, díky kvalitním komponentům

• sleduje napětí obou baterií

• spotřeba v rozepnutém stavu: 16 mA

• spotřeba při sepnutém stavu: 320 mA

• připojení baterií pomocí kontaktů M6



Obsah:

• speciální relé PC4-31

• 6 m červený napájecí kabel 10 mm

• 61 cm čený zemnící kabel

• 2 + 1 ks kontakt na připojení baterie

• 3ks očko na připojení kabelu

• drobný instalační materiál

Vnitřní interiérové LED světlo, vhodné do osobních, nákladních vozidel, obytných automobilů, nebo i pro jiné využití. Světlo je vybaveno dotykovým vypínačem.



Technické parametry

• napájecí napětí 12-24 V; 12 V @ 0,78 A, 24 V @ 0,38 A

• homologace R10

• svítivost 600 +/- 60 lm; 9,5 W

• barva světla 6000 +/- 500 K

• dotykový vypínač na světle

• kvalitní provedení, tělo světla z hliníku

• bílá barva

• rozměry: délka 313,9 x 50 mm, výška 18,5 mm

• uchycení na šrouby, rozteč 292 mm

Automatické relé pro dobíjení druhé baterie je určeno pro automatické zapnutí / vypnutí záložní baterie a oddělení hlavní a záložní baterie. Umožňuje autonomní provoz baterií. To umožňuje používat jednu z baterií, když motor neběží pro přídavné napájení zařízení (hudba, karavan atd.). Tím se zabrání vybíjení hlavní baterie. Relé může být použito na automobilech a 12V lodích a člunech.

Součástí relé je ovládací panel s displejem se zobrazením napětí obou baterií a možností libovolného nastavení spínacího napětí a režimu provozu, případně manuálního sepnutí.



Technické parametry:

• pracovní napětí: 12V

• max. spínaný proud: 400 A

• nom. spínaný proud: 250 A

• proudový odběr: 4 mA

• ON napětí: 7,0 - 17,0 V

• OFF napětí: 7,0 - 17,0 V

• rozlišení nastavení: 0,1 V

• ON/OFF prodleva: 6s

• hmotnost: 0,325 kg

• rozměry relé: 105 x 73 x 64 mm

• rozměry ovládacího panelu: 70 x 51 x 21 mm

• délka kabelu panelu: 3 m

• připojovací terminály baterie: M8

• voděodolnost: IP64

Automatické relé 12V 140A pro připojení druhé baterie, včetně voltmetru pro zobrazení napětí baterie.



Vlasnosti

• plně automatický provoz

• možnost manuálního ovládání pomocí tlačítka

• sepnutí relé při při dosažení napětí 13,3 V

• odpojení relé při poklesu napětí pod 12,8 V

• jednoduché třívodičové připojení na baterie

• ochrana proti přepětí

• indikační LED dioda

• stálý proud 125 A

• maximální proud až 140 A

• žádný úbytek napětí, díky kvalitním komponentům

• sleduje napětí obou baterií

• spotřeba v rozepnutém stavu: 10 mA

• spotřeba při sepnutém stavu: 330 mA

• spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu)

• připojení baterií pomocí kontaktů M6



Rozměry

• 65 mm (L)

• 65 mm (W)

• 55 mm (D)



Připojení:

• černý vodič – kostra

• kontakt M6 – startovací baterie + 12V

• kontakt M6 – sekundární baterie +12V



Provoz:

S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3 V, relé propojí paralelně 2 baterie,(startovací a sekundární) které se poté nabíjí současně. Pokud napětí klesne pod 12.8 V (například při vypnutí motoru), relé se rozpojí, a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např. při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.

Speciální relé, které je určené např. ke spínání dobíjení druhé baterie ve vozidle. Proudová zatíženost 200 A při 12 V.

Relé odděluje obě baterie při vypnutém zapalování, čímž zajistí, aby se navzájem nevybíjely.

Při zapnutí zapalování dojde k jejich propojení a tím je zajištěno nabíjení obou baterií současně.



Technické parametry

• napájecí napětí 12 V

• max. zatížitelnost 200 A

• připojovací terminály: 2x 6 mm šroub + 2x 6,3 mm plochý konektor

Speciální relé, které je určené ke spínání dobíjení druhé baterie ve vozidle. Proudová zatíženost 200 A při 24 V.

Relé odděluje obě baterie při vypnutém zapalování, čímž zajistí, aby se navzájem nevybíjely. Při zapnutí zapalování dojde k jejich propojení a tím je zajištěno nabíjení obou baterií současně.



Technické parametry

• napájecí napětí 24 V

• max. zatížitelnost 200 A

• připojovací terminály: 2x 6 mm šroub + 2x 6,3 mm plochý konektor

Speciální relé, které je určené ke spínání dobíjení druhé baterie ve vozidle. Proudová zatíženost 100 A při 12 V.

Relé odděluje obě baterie při vypnutém zapalování, čímž zajistí, aby se navzájem nevybíjely. Při zapnutí zapalování dojde k jejich propojení a tím je zajištěno nabíjení obou baterií současně.



Technické parametry

• napájecí napětí 12 V

• max. zatížitelnost 100 A

• připojovací terminály: 2x 6 mm šroub + 2x 6,3 mm plochý konektor
